SMD3535-12LED-24MM-10×35°

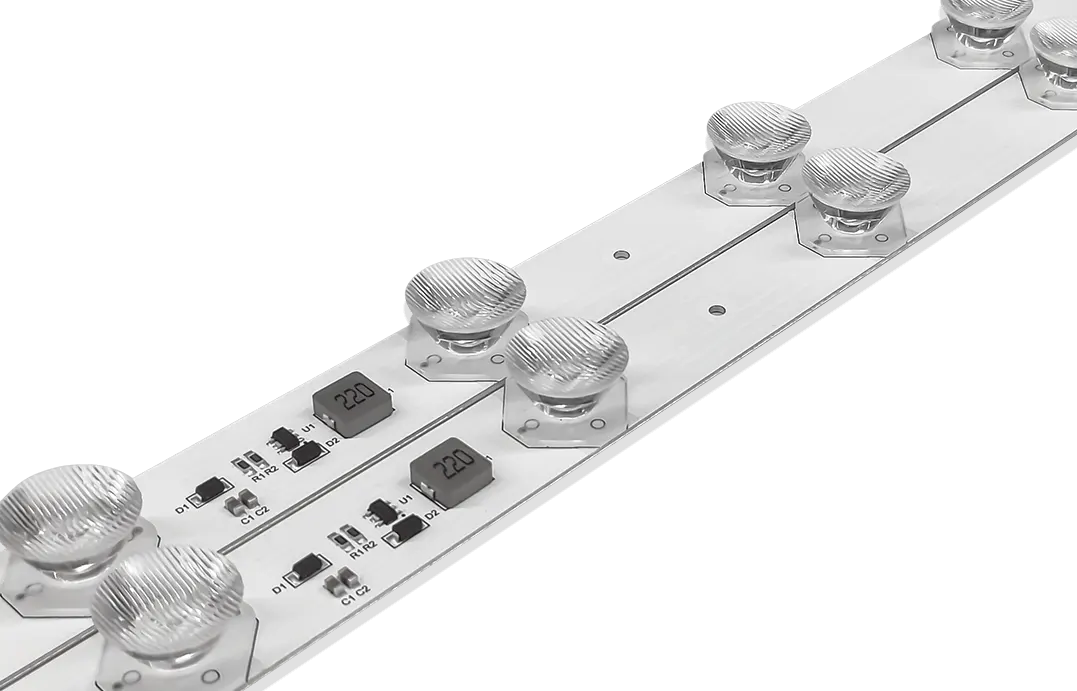

Kenardan aydınlatmalı led sert şerit_SMD3535-12LED-24MM-10x35°

Çift Taraflı Işık Kutusu için Sabit Akımlı LED Kenar Aydınlatmalı Sert Şerit

Ürün SMD3535-12LED-24MM-10x35°

10×35° optik lens ile eşit ışık dağılımı

Sabit akım teknolojisi her LED için optimum parlaklık sağlar

Farklı kalınlıktaki aydınlatma kutularına kolay kurulum, önerilen kalınlık 10cm-20cm

Düşük kurulum ve bakım maliyetleri için vidalı montaj

DC24V giriş, çalışma için güvenli voltaj

Teknik Özellikler

Model No.

Boyut

Gerilim

Güç

Lümen

Ra

CCT

LED Tipi

LED ADET

Işın Açısı

Model No.

RQW1210AN

Gerilim

DC12V

Güç

12w

Lümen

1500lm

Ra

>80

CCT

3000 - 6000K

LED Tipi

11V SMD2835

LED ADET

12LED

Işın Açısı

170°

Adet/Zincir

20 adet

RHC24E012D

960x24x13.5mm

DC24V

36.5W

3570lm

>70

7000-7500K

SMD3535

12LED

10°x35°

Boyutlar

RHC24E012D

Kenar aydınlatmalı led sert şerit SMD3535 12LED 24MM 10x35° üstten görünüm boyutu
Kenar aydınlatmalı led sert şerit SMD3535 12LED 24MM 10x35° yandan görünüm boyutu

Uygulamalar

LED Kenardan Aydınlatmalı Sert Şerit - ROW024E018D-1035_ışık kutusu için uygulama

LED Kenar Aydınlatmalı Sert Şeridin Tanıtımı

İçbükey optik lens kullanımından yararlanan kenar aydınlatmalı LED bar çözümü, özellikle çift taraflı işaret kutusu için LED kaynağının aydınlatma kutusuna kurulumunu çok kolaylaştırır.
İsteğe bağlı ışın açısı lensi ile duvar yıkayıcı olarak farklı yıkama etkisi sunar.

LED kenar aydınlatmalı sert şerit, 10°x35° yüksek geçirgenliğe sahip PMMA optik lens kullanır, özel ışık yayan açısı dağınık yansıma performansını artırabilir, bu da onu 10 cm'den kalın ışık kutusu için uygun hale getirir. Bu şeridi ışık kutusunun iki zıt tarafına yerleştirerek grafiğin üzerinde eşit parlaklık elde edebilirsiniz.

170 derece ışın açılı lens, ışık kutunuzu olabildiğince ince yapmanın anahtarıdır, 3 cm kalınlığındaki ışık kutusu için bile homojenlik takdire şayandır.
Meanwell, ideal parlaklığı elde etmek için size led çubuk mesafesini ayarlama imkanı sunar.

LED arkadan aydınlatmalı şerit_RQW1210AN_ışın açısı

Çift taraflı ışık kutusu için en iyi çözüm, özellikle 10 cm kadar ince ultra ince ışık kutusu. Maliyet tasarrufu için kolay kurulum ve bakım.

SMD3535-12LED-24MM-10x35° kenar aydınlatmalı çift taraflı ışık kutusu için

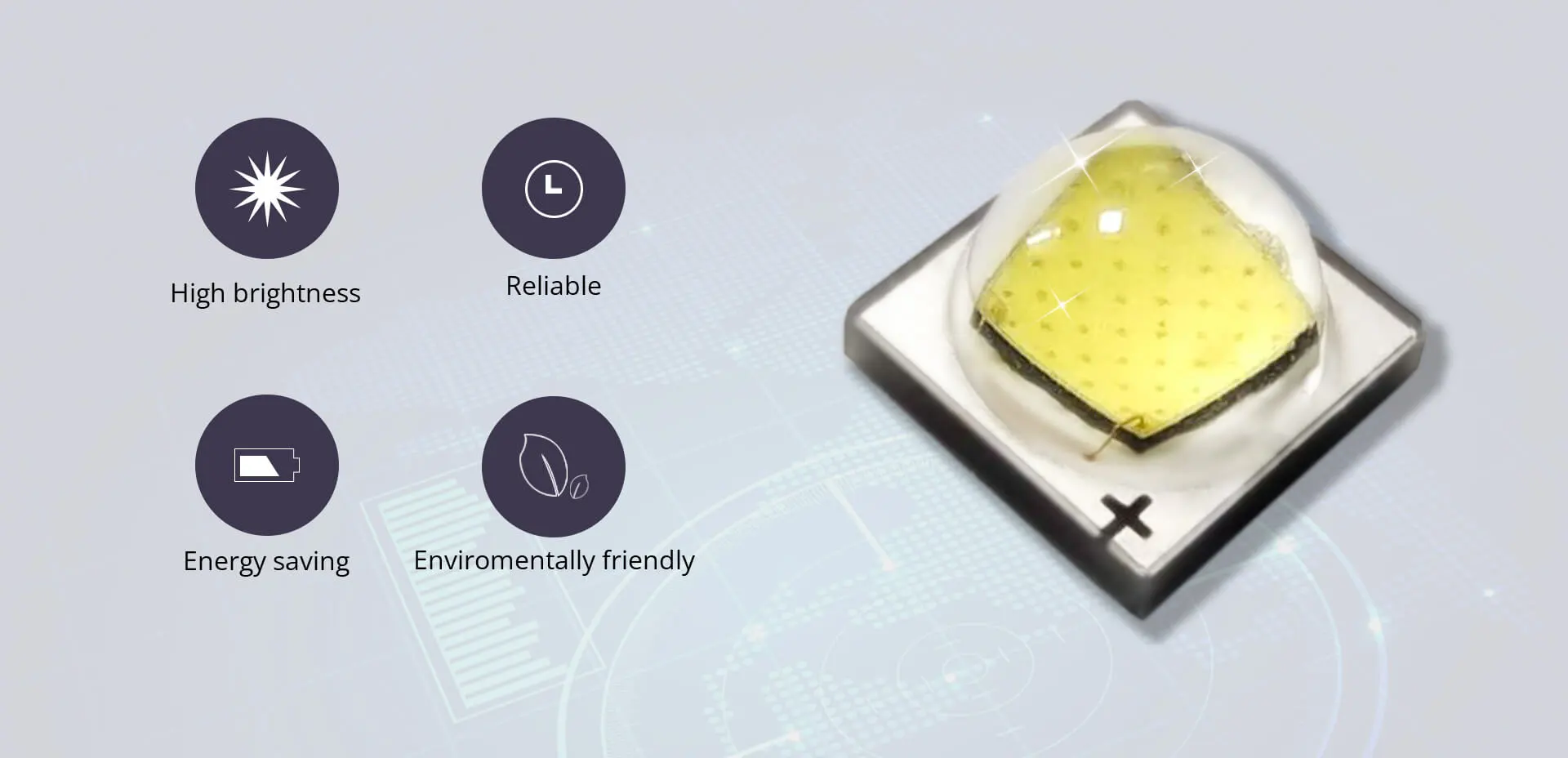

Işık çubuğu verimliliğini en üst düzeye çıkarmak için, daha yüksek parlaklıkta daha fazla aydınlatıldığı için 400lm'ye kadar ışık akısına sahip XPG3535 led çipleri kullanıyoruz.

Kenardan aydınlatmalı led sert şerit_SMD3535-12LED-24MM-10x35°_XPG3535LED

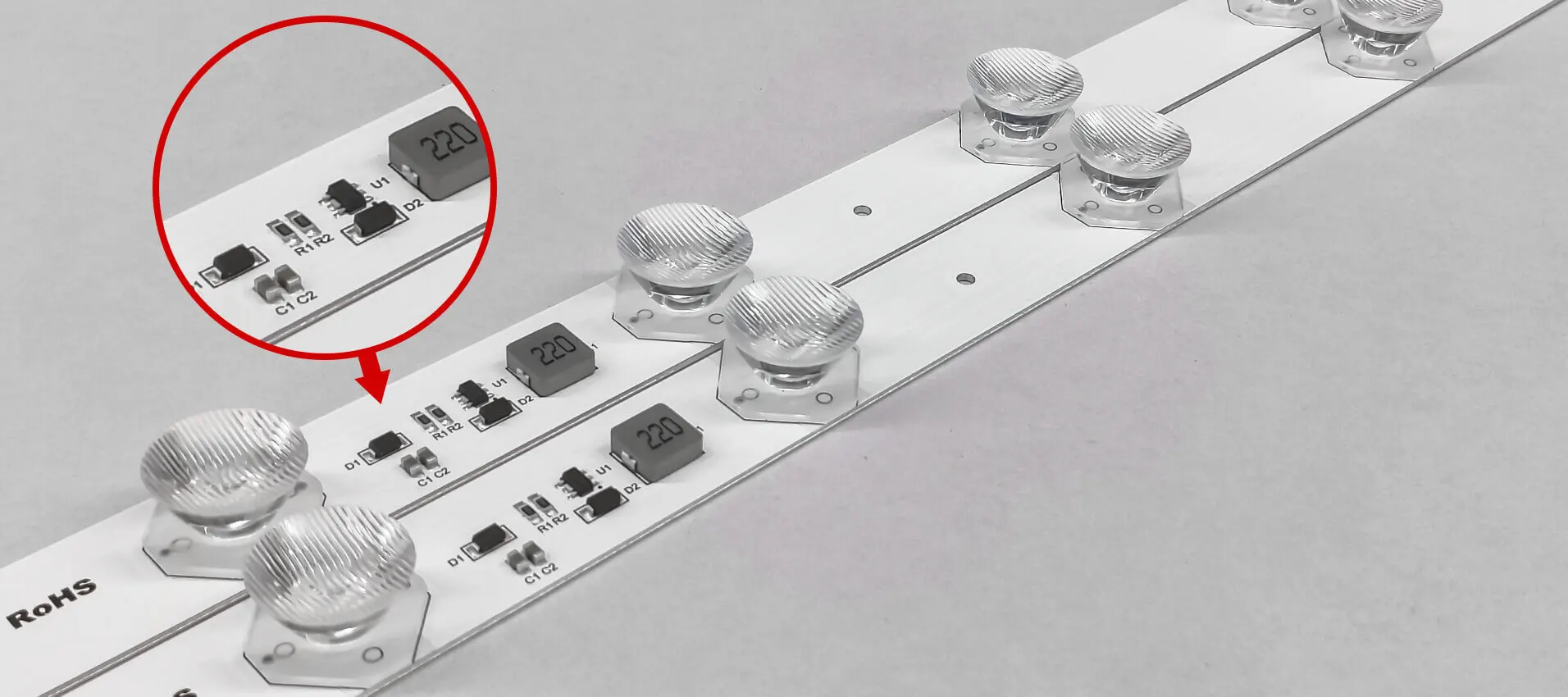

Bu şerit, triyot tasarımına kıyasla IC sabit akım tasarımını benimser, daha az güç kaybına ve kararlı bir çıkışa sahiptir, tüm LED çiplerinin aynı akımda çalışmasına izin verir, bu da ışık kutusu için yoğun ve düzgün aydınlatma sağlar. Bu arada, sabit voltaj şeritlerine göre daha fazla şerit birbirine bağlanabilir.

Kenar aydınlatmalı led sert şerit SMD3535 12LED 24MM 10x35° Sabit akım tasarımı

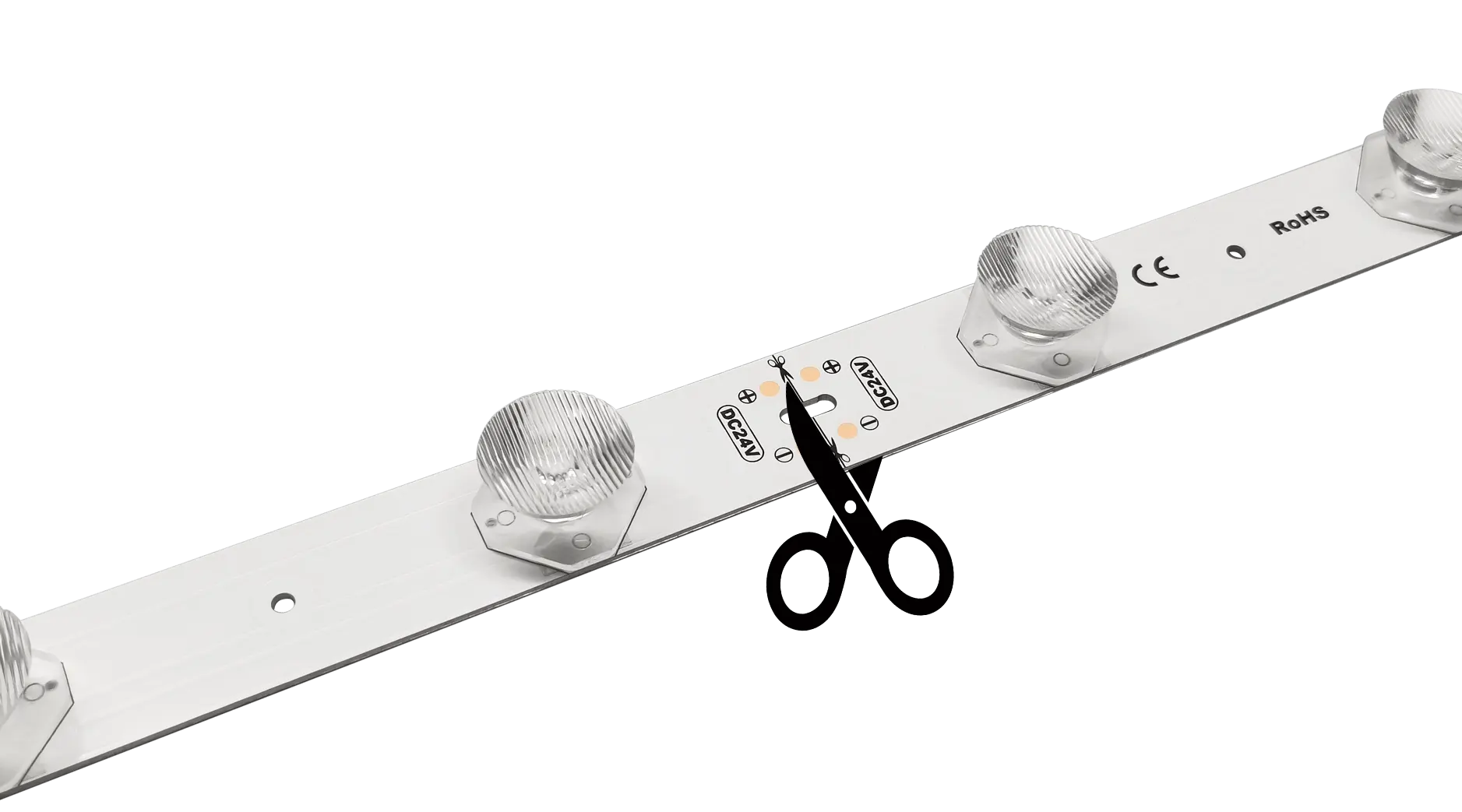

Bu şeridin minimum birimi altı LED'dir, farklı boyuttaki ışık kutularına uyması daha iyidir. Üzerindeki lehimleme pedi ile yeniden bağlamak da kolay ve rahattır.

Kenar aydınlatmalı led sert şerit_SMD3535-12LED-24MM-10x35°_kesilebilir

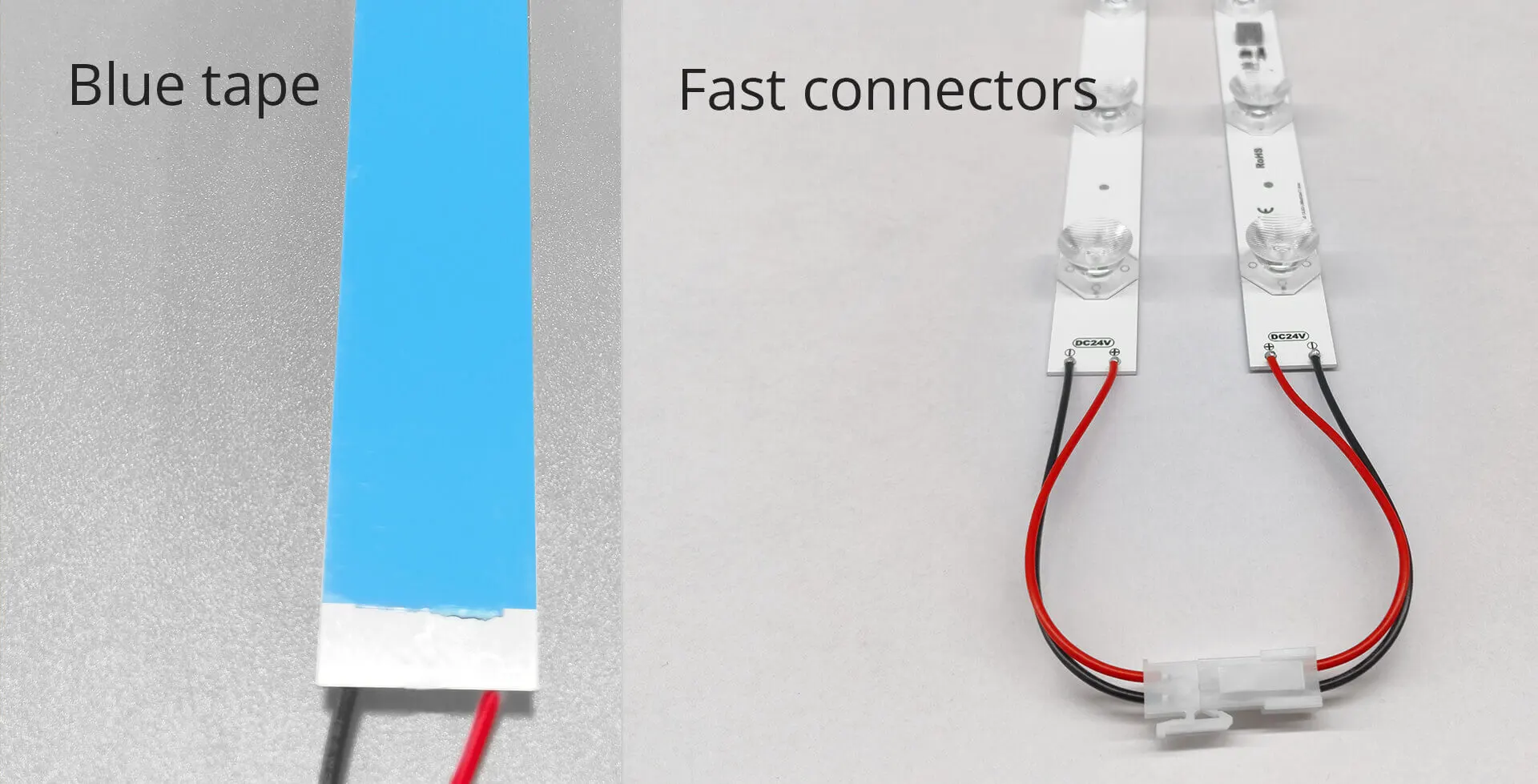

Hızlı bağlantı için tak-çıkar konnektörler.

Kolay kurulum için arkasındaki mavi bant, aynı zamanda yüksek termal iletkenliği sayesinde ısının ışık kutusu ikilisine iletilmesine yardımcı olur.

Özel durumlar için vidalı montaj mevcuttur.

Kenar aydınlatmalı led sert şerit_SMD3535-12LED-24MM-10x35°_kolay kurulum

Kenar aydınlatmalı LED şeritler, ışık kutusunun iki zıt tarafına simetrik olarak yerleştirilir, tabelaların her iki yüzünde eşit aydınlatma sağlar, 1-2m yükseklik ve 10-20cm kalınlıktaki ışık kutusu için uygundur.

Kenar aydınlatmalı led sert çubuk_karşıt aydınlatma 2 metre

Sabit Akım Teknolojisi (CCT) tasarımı sayesinde, parlaklık her iki uçta da tamamen aynıdır, Sabit Voltaj Teknolojisi (CVT) şeridindeki voltaj düşüşü nedeniyle parlaklık farkı sorununu önler, çok daha fazla şerit birbirine bağlanabilir.

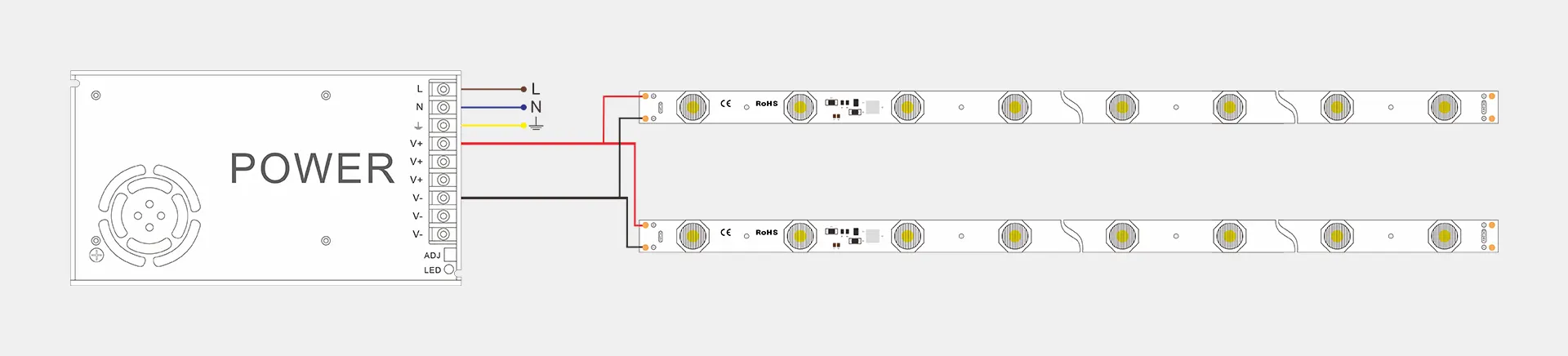

Kenar aydınlatmalı led sert şerit_SMD3535-12LED-24MM-10x35°_kablolama şeması

Çoğunlukla, LED şerit 12V veya 24V DC'de çalıştırılır, operatör için elektrik çarpmasını önlemek için güvenli bir voltajdır. Mevcut sürücünüzle eşleşecek doğru şeridi seçin veya şeride göre sürücü seçebilirsiniz.

DC24V

DC24V sürücü

DC12V

DC12V sürücü
