SMD5050-3LED-0.72W-RGB
백라이트 RGB LED 모듈_SMD5050-3LED-0.72W-RGB-IAQ702A

3-in-1 SMD5050 RGB LED 모듈

제품 SMD5050-3LED-0.72W-RGB

노출형 PCB 설계, 우수한 방열, 저조도 고장, 긴 수명

훨씬 더 밝아진 초광각 SMD5050 RGB 칩

컨트롤러를 통한 수백만 가지 색상 옵션

실외 사용을 위한 IP67 방수 사출 모듈

사양

모델 번호.

전압

전원

루멘

파장

LED 유형

LED 수량

빔 각도

수량/체인

IP 등급

모델 번호.

IAQ702A

전압

DC12V

전원

0.72W

루멘

8LM 27LM 5LM

파장

620-630nm 520-530nm 460-470nm

LED 유형

SMD5050

LED 수량

3LED

빔 각도

120°

수량/체인

20개

IP 등급

IP67

8lm

620-630nm

IAQ702A

DC12V

0.72W

27lm

520-530nm

SMD5050

3LED

120°

20개

IP67

5lm

460-470nm

치수

LED 모듈_IAQ702A_dimensions

애플리케이션

특징

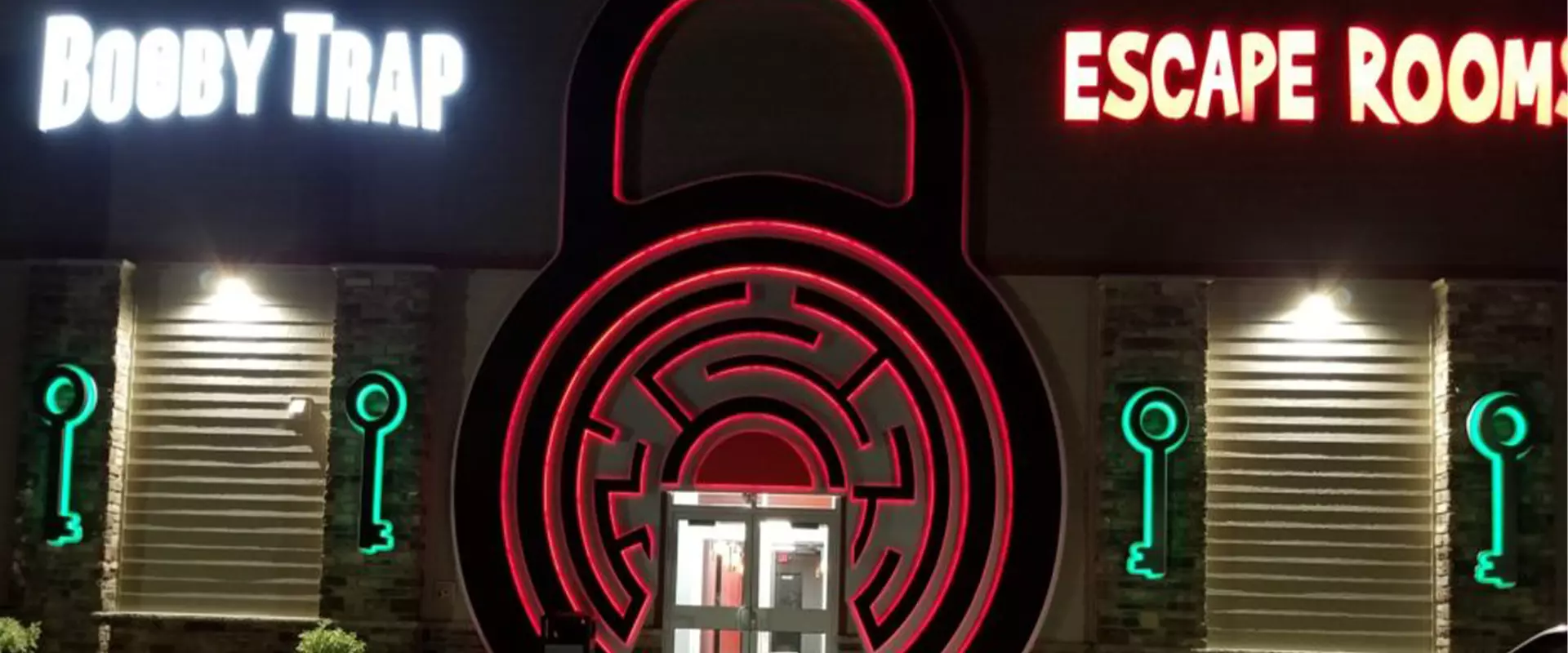

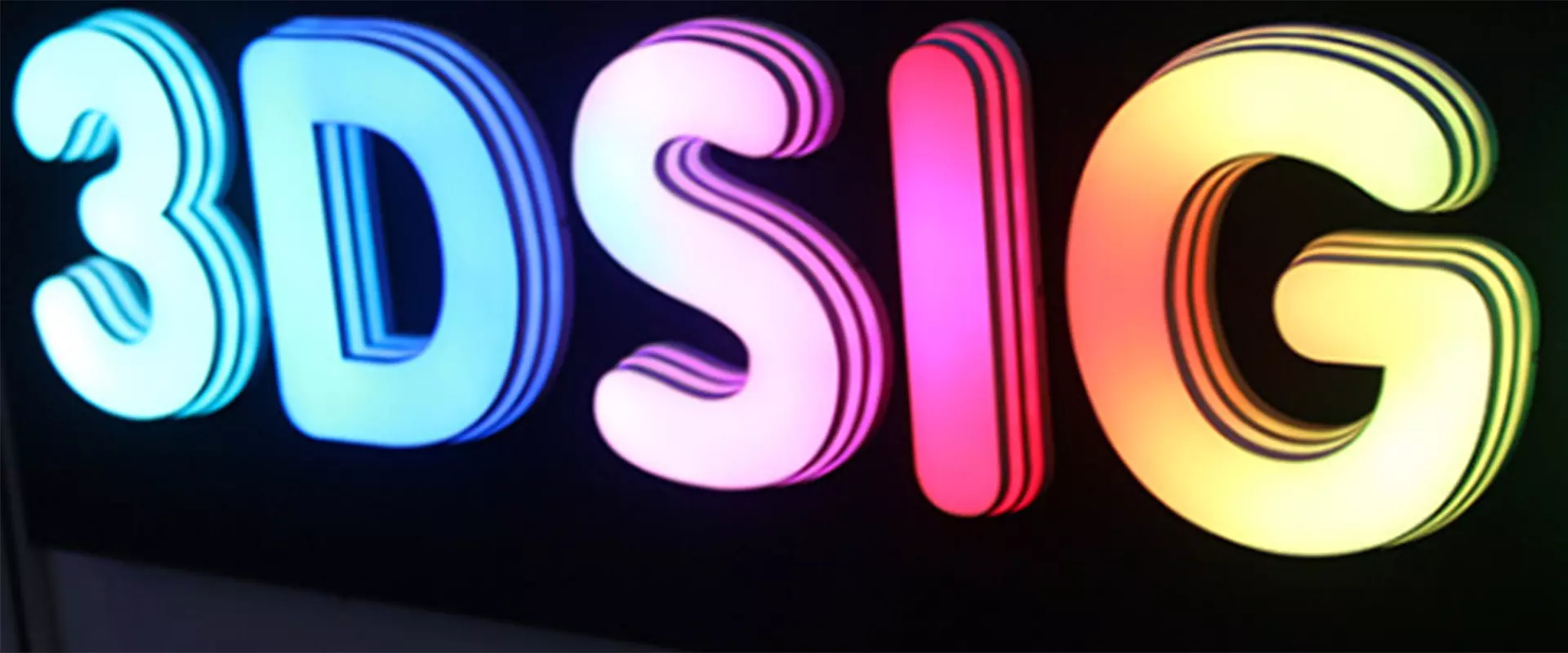

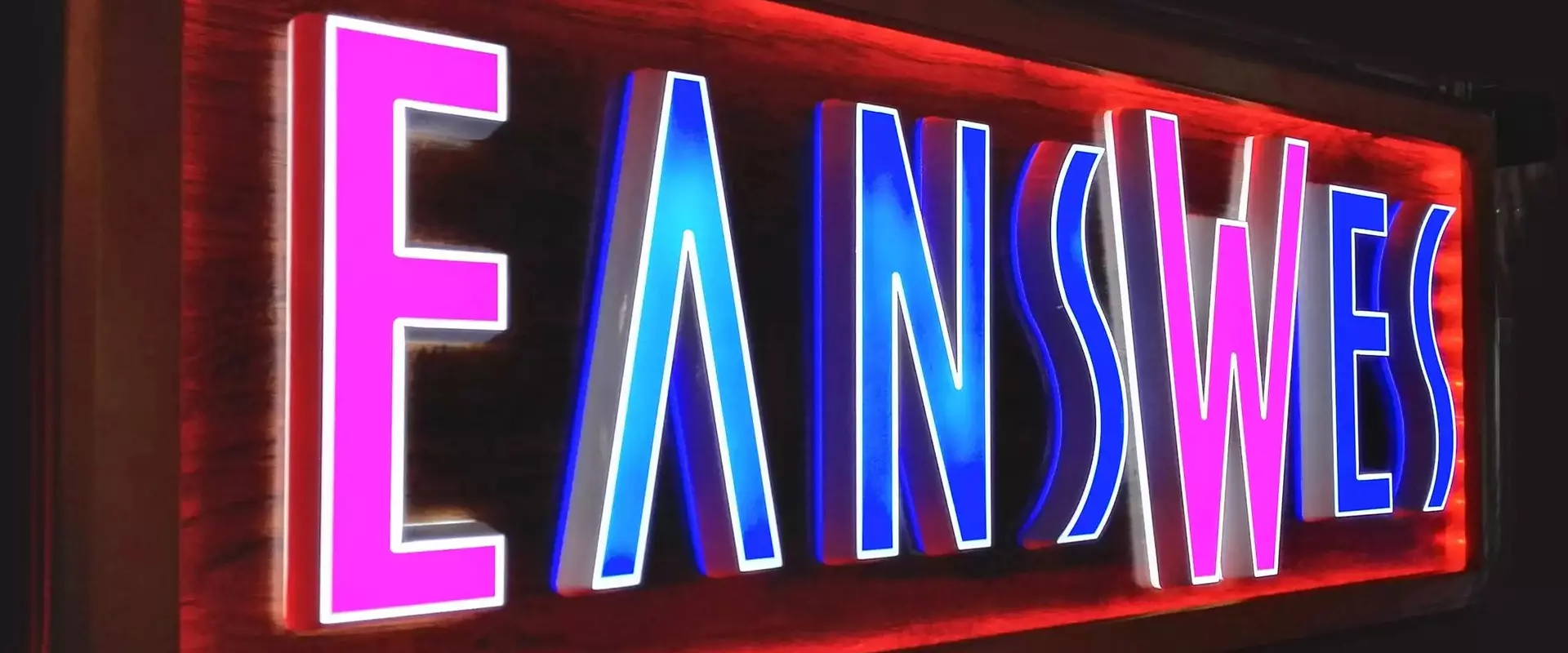

밤에 거리를 걷다 보면 전면 조명 채널 레터, 후면 조명 채널 레터, 복합 조명 채널 레터, 조명 박스 등 수많은 광고 간판을 볼 수 있습니다. 반짝이는 화려한 빛은 사람들의 시선을 사로잡고 잠재 고객을 비즈니스 위치로 이동시키는 데 도움이 됩니다. LED 모듈 조명은 이러한 간판에 사용되는 장치로, 다용도성, 쉬운 설치, 저전압 구동으로 인해 만들어진 이래로 사이니지 산업을 지배해 왔습니다. 요즘에는 가정 장식, 악센트 조명, 캐비닛 아래 조명 등에 사용됩니다.

이 LED 모듈의 가장 큰 장점 중 하나는 노출형 알루미늄 PCB 설계를 채택한 것으로, ABS 쉘로 완전히 덮인 다른 모듈과 달리 노출형 알루미늄은 공기와의 열 교환이 훨씬 우수하여 수명이 길고 효율이 높은 LED 모듈에 유리합니다.

LED 모듈_IAQ702A_노출형 AL 기판

노출형 알루미늄 PCB

IAQ702A 알루미늄 기판 비교

인케이스 PCB

이 0.5W 고휘도 SMD5050 RGB LED에는 3개의 대형 칩이 배치되어 있어 간판에 훨씬 더 높은 루멘을 제공하여 효과는 높이고 비용은 절감할 수 있습니다.

0.5W SMD5050 RGB 칩

0.5W SMD5050 RGB 칩

아시다시피 빨강, 초록, 파랑은 빛의 원색이며, 이 중 두세 가지 색을 조합하면 노란색, 청록색, 마젠타색, 분홍색 등과 같은 보조 색이 만들어집니다. RGB 모듈은 이 이론을 기반으로 컨트롤러를 사용하여 세 가지 기본 색의 강도를 조절함으로써 수백만 가지 색상을 제공합니다.

수백만 가지 색상(1)

빨강, 초록, 파랑 조합

렌더링 드로잉

렌더링 드로잉

색상 충전 가능

어떤 색상? 담당자가 담당합니다.

이 LED 모듈은 20개 스트링과 함께 제공되며 정전압의 DC12V 전원 공급 장치 및 컨트롤러와 함께 작동합니다.

LED 모듈_IAQ702A_정전류 설계

RGB 배선 다이어그램

LED 모듈_IAQ702A_정전류 설계(1)
