SMD2835-1LED-0.3W
백라이트 LED 모듈 12V_SMD2835-1LED-0.3W-UTX356B

라이트 박스 LED 모듈 12VDC용 160도 렌즈

제품 SMD2835-1LED-0.3W

노출형 PCB 설계, 우수한 방열, 저조도 고장, 긴 수명

9V 고전력 LED 칩, 훨씬 더 밝고 높은 효율

정전류 설계, 전압 강하 감소, 체인당 더 많은 연결 가능

160도 렌즈, 고른 조도, 얇은 간판에 적합



사양

모델 번호.

전압

전원

루멘

Ra

CCT/파장

LED 수량

빔 각도

수량/체인

IP 등급

모델 번호.

UTM356B UTN356B UTW356B UTC356B UTR356B UTG356B UTB356B UTY356B

전압

DC12V

전원

0.3W

루멘

29LM 30LM 30LM 29LM 13LM 23LM 5.5LM 7LM

Ra

>80

CCT/파장

3000K 4000K 6000K 9000K 620-630nm 520-530nm 460-470nm 588-594nm

LED 수량

1LED

빔 각도

160°

수량/체인

50개

IP 등급

IP67

UTM356B

DC12V

0.3W

29lm

Ra>80

3000K

1LED

160°

50개

IP67

UTN356B

DC12V

0.3W

30lm

Ra>80

4000K

1LED

160°

50개

IP67

UTW356B

DC12V

0.3W

30lm

Ra>80

6000K

1LED

160°

50개

IP67

UTC356B

DC12V

0.3W

29lm

Ra>80

9000K

1LED

160°

50개

IP67

UTR356B

DC12V

0.3W

13lm

Ra>80

620-630nm

1LED

160°

50개

IP67

UTG356B

DC12V

0.3W

23lm

Ra>80

520-530nm

1LED

160°

50개

IP67

UTB356B

DC12V

0.3W

5.5lm

Ra>80

460-470nm

1LED

160°

50개

IP67

UTY356B

DC12V

0.3W

7lm

Ra>80

588-594nm

1LED

160°

50개

IP67

치수

LED 모듈_UTX356B_dimensions

애플리케이션

특징

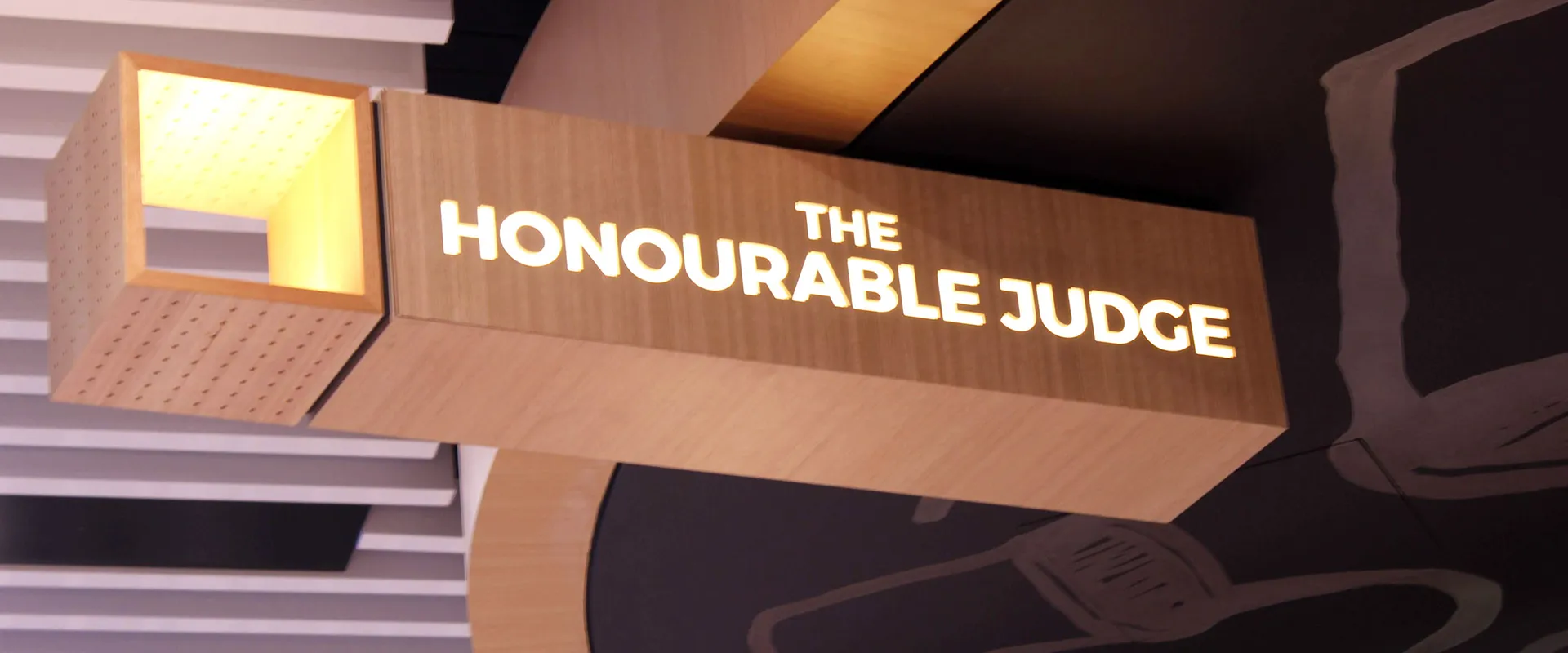

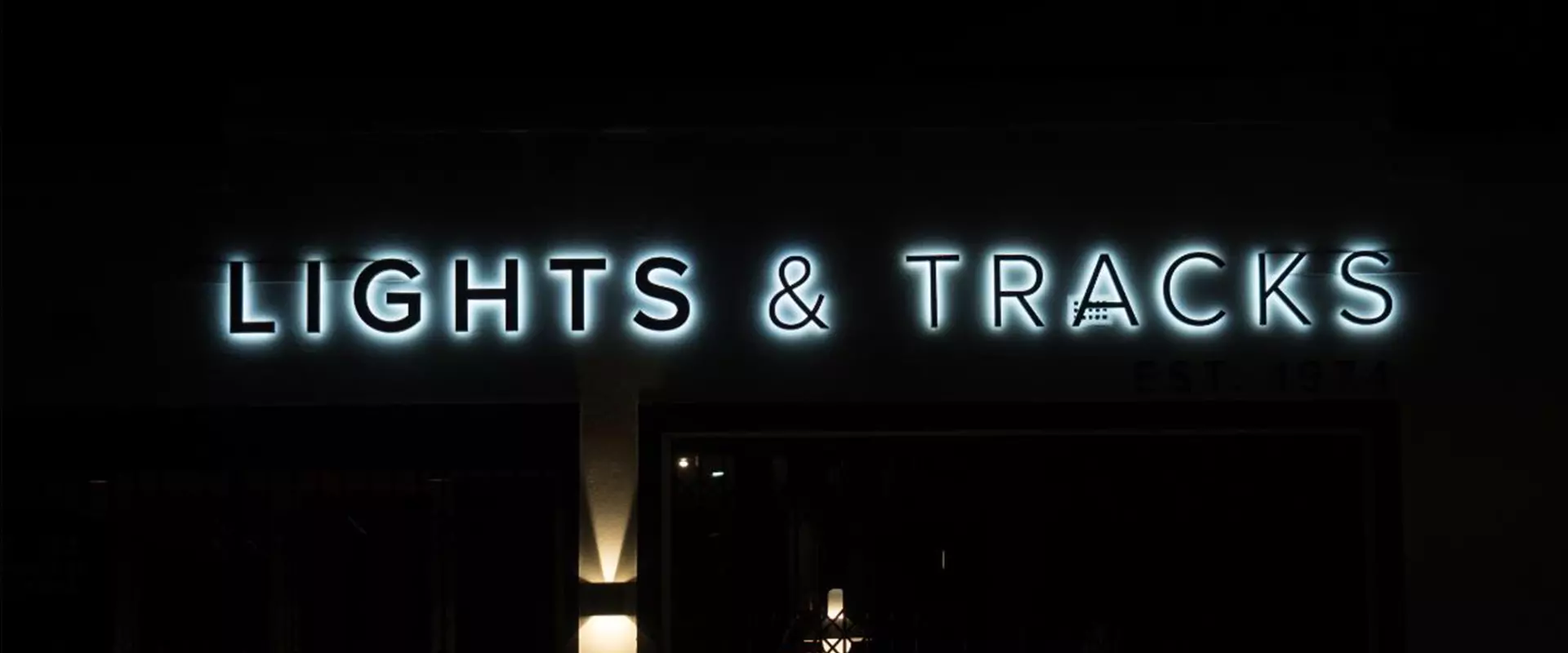

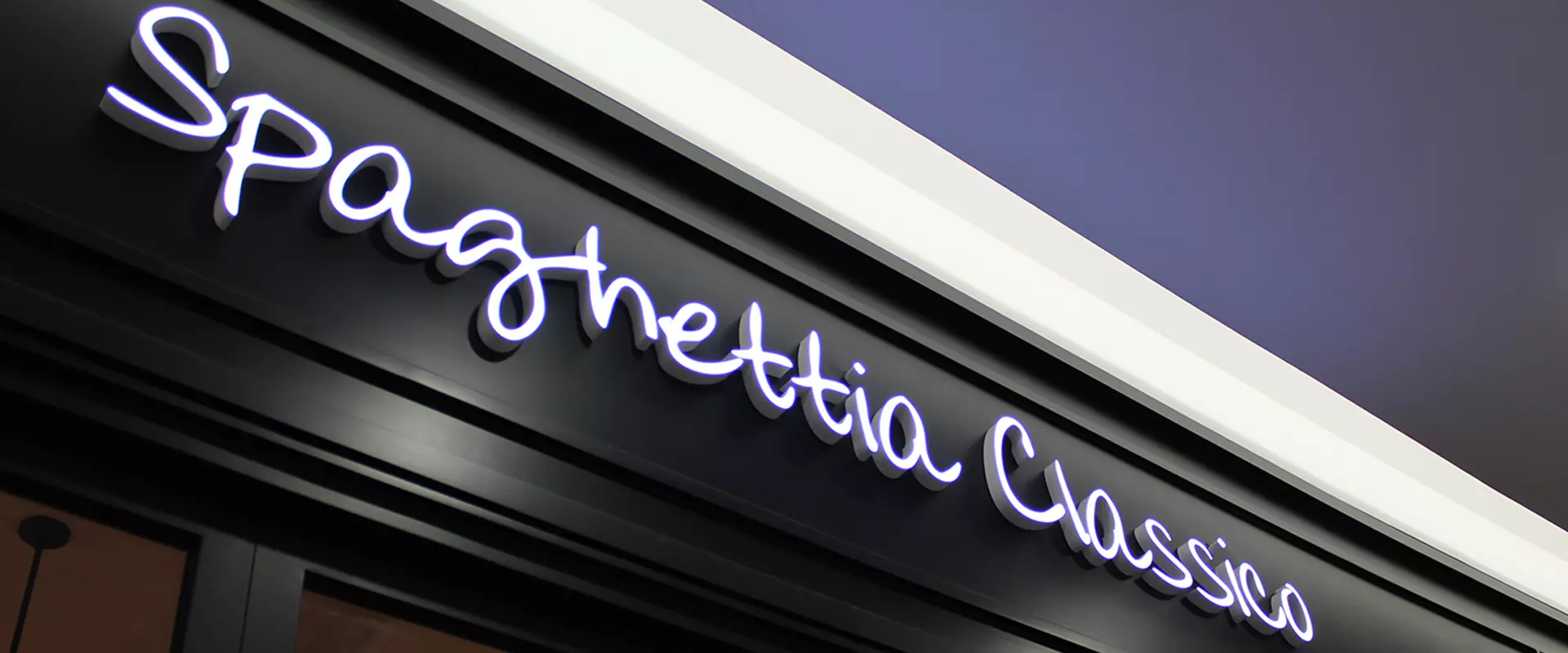

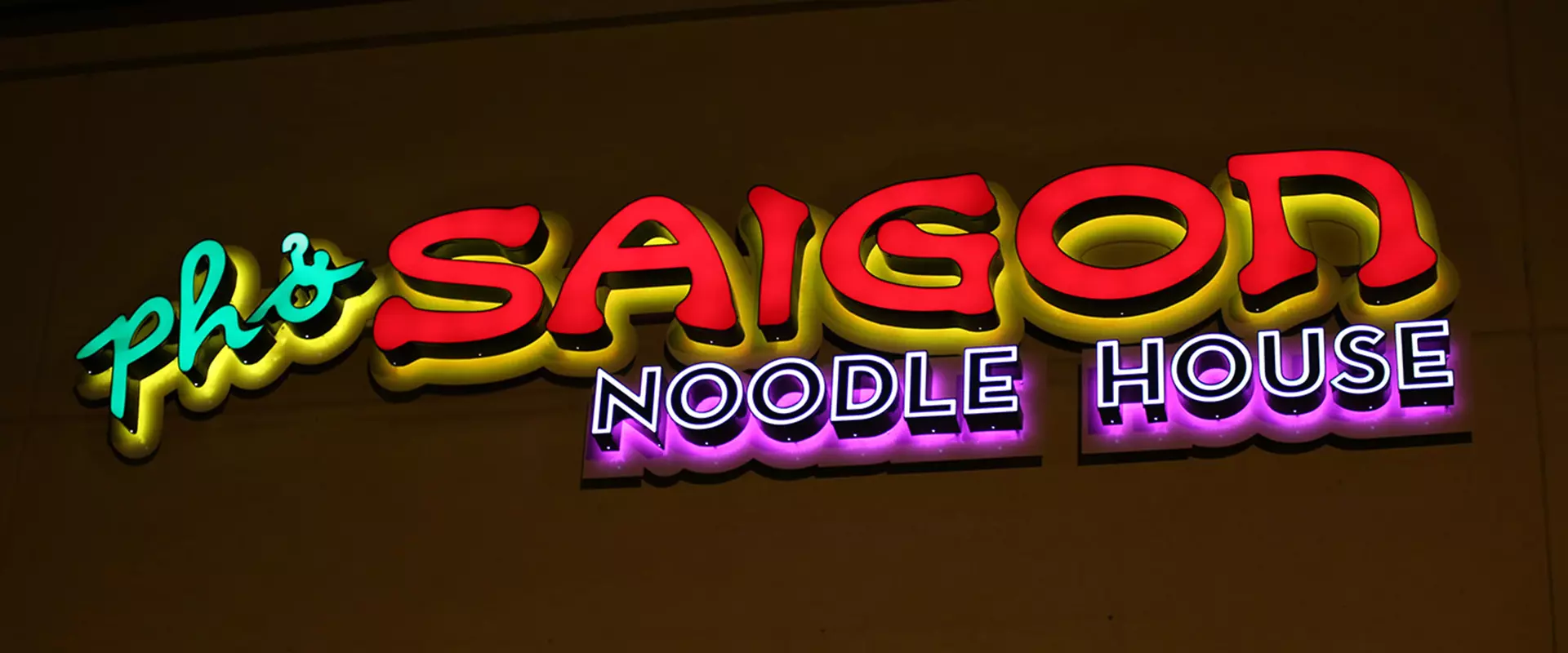

밤에 거리를 걷다 보면 전면 조명 채널 레터, 후면 조명 채널 레터, 복합 조명 채널 레터, 조명 박스 등 수많은 광고 간판을 볼 수 있습니다. 반짝이는 화려한 빛은 사람들의 시선을 사로잡고 잠재 고객을 비즈니스 위치로 이동시키는 데 도움이 됩니다. LED 모듈 조명은 이러한 간판에 사용되는 장치로, 다용도성, 쉬운 설치, 저전압 구동으로 인해 만들어진 이래로 간판 산업을 지배해 왔습니다. 요즘에는 홈 데코, 액센트 조명, 캐비닛 아래 조명 등에 사용됩니다.

이 LED 모듈의 가장 큰 장점 중 하나는 노출형 알루미늄 PCB 설계를 채택한 것으로, ABS 쉘로 완전히 덮인 다른 모듈과 달리 노출형 알루미늄은 공기와의 열 교환이 훨씬 우수하여 수명이 길고 효율이 높은 LED 모듈에 유리합니다.

LED 모듈_UTX356B_노출형 AL 기판

노출형 알루미늄 PCB

UTX356B 알루미늄 기판 비교

인케이스 PCB

9V 0.5와트 SMD 2835 LED를 사용하는 이 LED는 출력이 높을수록 더 많은 빛을 발산합니다. 반면, 이 LED에는 3개의 칩이 병렬로 배치되어 순방향 전압이 9V입니다. 대부분의 모듈은 12Vdc에서 작동하며, 나머지 9V는 저항이 담당하기 때문에 3V LED를 사용하는 것은 에너지 낭비입니다.

9V SMD2835

9V SMD2835 LED(직렬 3개 칩)

3V SMD2835

3V SMD2835 LED(1칩)

채널 레터의 두께는 대부분 10cm 미만으로 밝고 균일하게 만들기 위해 몇 년 전에는 렌즈가 없기 때문에 모듈을 서로 매우 가깝게 배치했습니다. 이 LED 모듈은 160도 빔 각도의 특수 광학 렌즈를 사용하여 핫스팟 없이 넓은 면적을 커버할 수 있고 설치가 쉽고 비용도 저렴합니다.

LED 모듈 배광 그래프: 160°

LED 모듈_UTX357B_균일성

3-10cm 깊이 채널 레터 또는 조명 상자를 위한 최적의 솔루션

미니 사인라이트 사이니지

균일성과 마찬가지로 색상 일관성은 간판의 또 다른 중요한 문제입니다. 이 LED 모듈은 3단계 MacAdam 컬러 빈 칩만 사용하며, 엄격한 색상 제어를 통해 모든 모듈에 동일한 색상을 제공하여 간판이 균일하고 일관되게 작동하도록 보장합니다.

3단계 SDCM

3단계 SDCM 칩으로 환상적인 색상 일관성 유지

비3단계 SDCM

비 3단계 SDCM 칩은 흰색 간판에서 큰 색상 차이를 나타내며 일부는 더 파랗고 일부는 더 따뜻합니다.

이 모듈은 50개 스트링으로 제공되며 한쪽 끝에서 전원을 공급해도 양쪽 끝의 밝기가 완전히 동일하며 정전류 기술(CCT) 설계의 이점을 누릴 수 있습니다. 이 모듈은 드라이버에서 멀리 떨어진 라인의 전압 강하 문제를 크게 줄여줍니다.

LED 모듈_UTX356B_정전류 설계 (1)
LED 모듈_UTX356B_정전류 설계 (2)
LED 모듈_UTX356B_정전류 설계
