COB-480LED-8MM
공유:

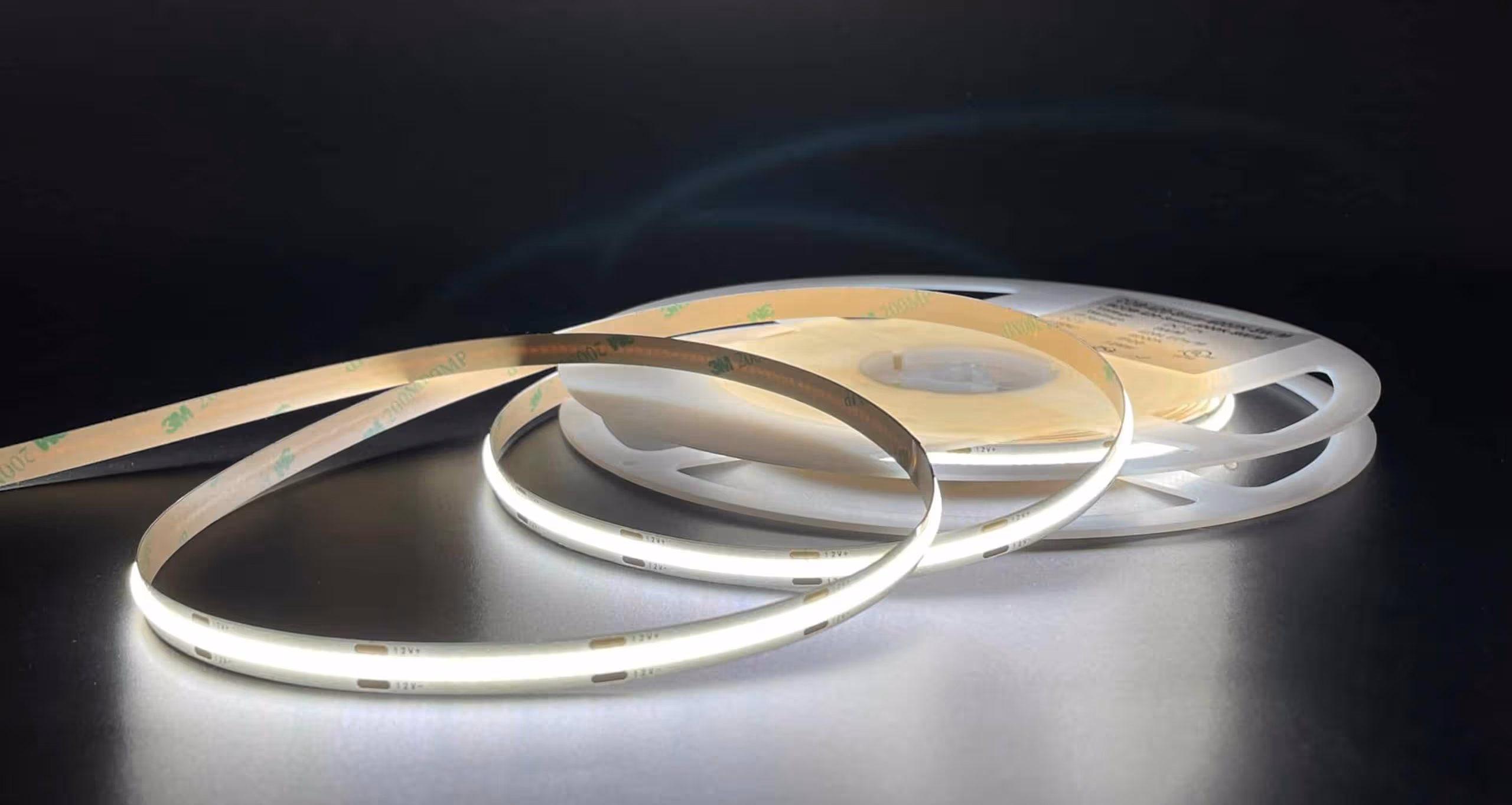

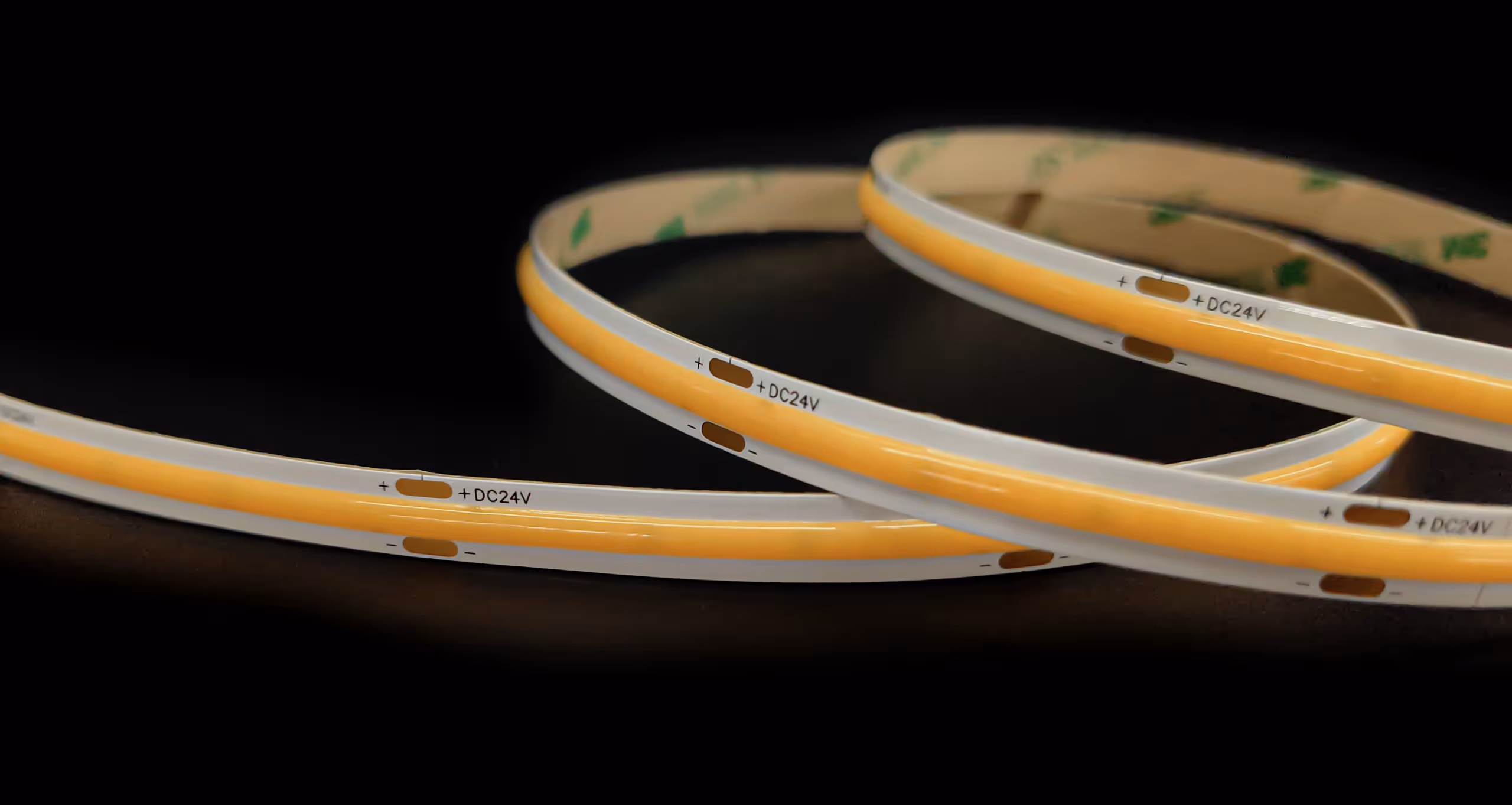

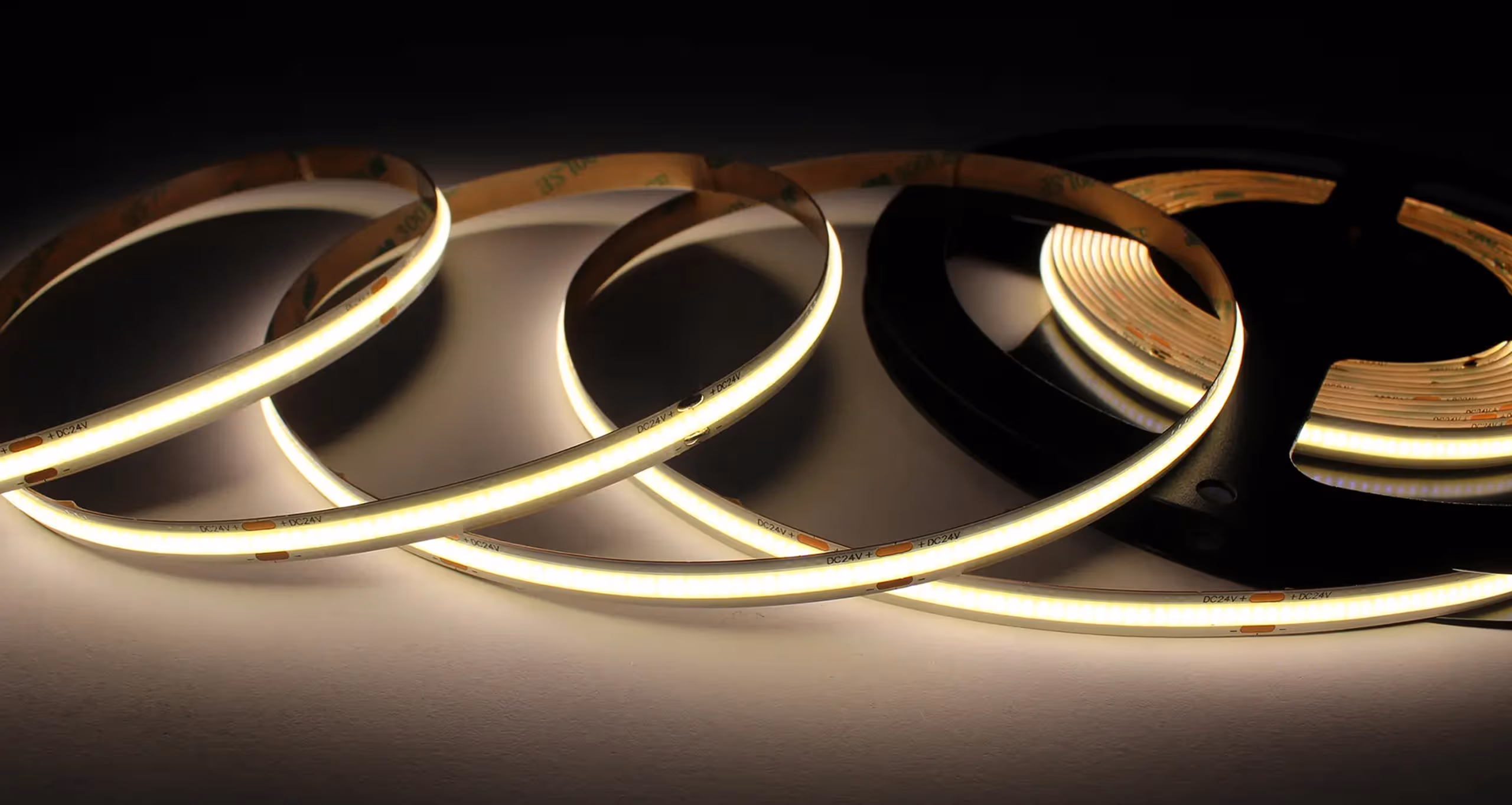

장식 조명용 480칩 LED COB 스트립 조명

LED COB 스트립 조명은 렌즈와 추가 확산 커버 없이 균일한 조명을 출력하는 새로운 유형의 LED 스트립 조명입니다. 이 COB 테이프 조명은 현장에서 잘라 길이를 줄일 수 있으며, 부착된 강력한 3M 양면 접착 테이프로 대부분의 표면에 쉽게 장착할 수 있습니다. COB LED 스트립은 장식용, 캐비닛 언더조명 또는 밝고 핫스팟이 없는 선형 조명이 필요한 모든 곳에 적합한 고품질의 얼룩 없는 조명을 제공합니다.

  • 480칩/m, 100lm/W, 도트 프리
  • 색온도 2700K~6500K로 제공
  • 디밍 가능
  • 180도 빔 각도
  • CRI90+, 장식 조명용
  • 솔더리스, 릴 투 릴 기술
IP20-비방수
IP65-실리콘 코팅
IP65 실리콘 튜브
IP67 중공형
IP68 중공 압출
OEM-ODM 서비스_240715

사양:

모델 번호.

FYX08T480X

효율성

>100lm/W

입력 전압

DC12V/24V

빔 각도

180°

전원

11W/m

섹션 잘라내기

25mm@12V, 50mm@24V

LED 수량

480LED/m

차원

5000*8*2.3mm

CCT

2700K - 6500K

IP 등급

IP20/IP65/IP67/IP68

SDCM

≤5

보증

2년

CRI

>90

패키지 정보

L46*W25*H26cm(400m/Box)

모델 번호.

RYX06CA

RYX06CC

전압

DC12V

DC24V

전원

11W/m

효율성

95-100lm/W

Ra

>90

CCT / 파장

3000K - 6000K, 빨강, 녹색, 파랑, 노랑

LED 유형

COB

LED 수량

480LED/m

PCB 너비

8mm

커팅 유닛

25mm

50mm

치수:

FYX08T480A

FYX08T480A 치수

FYX08T480C

FYX08T480C 치수

기능:

COB 스트립 조명은 새로운 유형의 스트립으로, COB는 칩 온 보드의 약자로 연성 인쇄 회로 기판에 직접 LED 칩을 패키징하는 기술입니다. 기존의 플렉시블 스트립에 비해 프레임과 금실 사용을 줄이고, 핫스팟이 없으며, 빔 각도가 넓고, 열 방출이 우수합니다.

멀티 컬러
방수
품질 보증
HIGN 밝기 LED
안전 전압
고무
COB-480LED-8MM_Feature
COB-480LED-8MM_기능-유연성

유연성

칩 온 보드 기술 덕분에 작은 굴곡 반경에도 유연하게 대응할 수 있습니다.

도트리스

핫스팟이 없는 일관되고 균일한 조명, 완벽함
다양한 애플리케이션을 위한 솔루션입니다.
점을 보고 싶어합니다.

COB-480LED-8MM_기능-도트리스
COB-480LED-8MM_기능-우수

우수

고품질 LED 칩부터 구리 코어 와이어까지, 내외부 장인의 장인 정신으로 안심하고 사용할 수 있는 편안한 조명 제품과 내구성을 제공합니다.

더 넓은 빔 각도

균일한 밝은 색상/높은 투과율/어두운 영역 없음/길음
서비스 수명, 최대 180°의 COB 스트립 조명 각도, 발광 효율
최대 100Im/W.

COB-480LED-8MM_기능-더 넓은 빔 각도

우리 공장

시그나이트 옵토일렉트로닉스(주)
SignliteLED - 라이트박스
SignliteLED 사무실
SignliteLED 팀
SignliteLED 생산 라인-07
SignliteLED 생산 라인-08
SignliteLED 생산 라인-09
SignliteLED 생산 라인-10
SignliteLED 생산 라인-11
SignliteLED 생산 라인-12
SignliteLED 생산 라인-13
SignliteLED-장비_분광방사계
SignliteLED-장비_IES_01

제품 인증서

다양한 지역 표준을 충족하기 위해 UL, ETL, CE, ROHS 인증을 받았습니다.

SignliteLED_인증서

왜 우리를 선택해야 할까요?

선택해야 하는 이유

생산 품질 관리 프로세스

우리는 원자재에서 SMT에 이르기까지 완전한 생산 품질 관리 시스템을 개발했으며 각 링크의 후속 조립, 테스트, 포장 및 배송까지 엄격한 품질 관리 프로세스를 구현하여 컬러 LED 스트립을 고객에게 완벽하게 전달할 수 있도록합니다.

SMT 공정

SMT 공정

고속 자동화 SMT 기계를 사용하여 LED 칩, IC 칩, 저항기를 붙여 모든 부품이 올바른 위치에 있는지 확인합니다.

자동 디스펜싱

자동 디스펜싱

멀티 노즐 자동 디스펜싱 장비를 사용하여 배합된 형광체를 COB 테이프 조명에 고르게 코팅합니다.

100% QC 검사

100% QC 검사

리플로우 납땜과 고온 오븐을 거친 후 100%에서 COB 스트립을 다시 테스트하여 LED 결함이 없는지 확인해야 합니다.

굽힘 테스트

굽힘 테스트

굽힘 테스트의 목적은 스트립 라이트가 성능이나 수명에 영향을 주지 않고 일정량의 굽힘을 견딜 수 있는지 테스트하는 것입니다.

트위스트 테스트

트위스트 테스트

LED 스트립 트위스트 테스트는 주로 장기간 사용 시 조명 스트립의 변형을 시뮬레이션하여 LED 스트립 조명의 굽힘 저항과 수명을 테스트하는 데 사용됩니다.

에이징 테스트

에이징 테스트

8시간 동안 에이징하여 각 LED가 양호한 상태로 작동하는지 확인합니다. 그리고 COB LED 스트립의 경우 안정성을 확인하기 위해 슬랩 테스트를 실시합니다.

3M 테이프로 붙여넣기

3M 테이프로 붙여넣기

모든 LED 스트립은 3M 접착 테이프와 롤 릴로 붙여져 있어 운반과 설치가 간편합니다.

최종 제품 테스트

최종 제품 테스트

당사의 품질 검사관은 각 LED 스트립 롤에 대한 최종 검사를 수행하여 조명 색상의 일관성과 스트립의 양호한 외관을 보장합니다.

패키징

패키징

마지막으로 라벨을 릴과 정전기 방지 알루미늄 호일 백에 붙여 넣으면 COB 스트립 조명을 박스 포장하여 배송할 준비가 완료됩니다.

IP65 방수 낙하 프로세스

이 유형의 방수 COB 스트립 조명은 기본적으로 LED 상단에 실리콘 층을 추가하여 LED의 상단을 완전히 밀봉합니다.
모든 솔더 조인트와 접촉 지점을 포함한 스트립. 물, 습기, 먼지로부터 보호할 수 있습니다.

IP65 이전

이전

화살표
IP65 낙하

젤 떨어뜨리기

화살표
IP65 이후

이후

COB 조립 프로세스

비디오 재생

1, 칩 다이 본드, 칩 본딩 와이어 공정

비디오 재생

2, 에폭시 수지 디스펜싱 공정

비디오 재생

3, IP65 방수 코팅, 실리콘 접착제 낙하 공정

COB 스트립 라이트 에이징 프로세스 완료(2)

4, 완제품 숙성 과정

애플리케이션

천장용 COB 스트립 조명 애플리케이션
거울용 COB 스트립 조명 애플리케이션
COB 스트립 라이트_수납장용 애플리케이션 (1)
COB 스트립 조명_계단용 애플리케이션
COB 스트립 라이트_벽 모서리에 적용(1)
COB 스트립 조명 애플리케이션 01
COB 스트립 라이트_응용 프로그램_02
COB 스트립 라이트_응용 프로그램_03
COB 스트립 조명 애플리케이션 04
COB 스트립 라이트_응용 프로그램_05

배선 다이어그램

COB 스트립 라이트_배선도_01

패키징

COB 스트립 라이트_5미터 포장

5m/릴

COB 스트립 라이트 이너 정전기 방지 가방

내부 정전기 방지 가방

COB 스트립 라이트_상자당 500m

400m/외부 상자
