맞춤형 LED 트라이프루프 조명: CE 인증, 낮은 THD

고객이 시장 개척을 위해 CE 인증과 저고조파를 갖춘 1.2m LED 트라이프루프 램프를 요청했을 때 우리 팀은 흥분과 스트레스를 동시에 받았습니다. CE 인증은 전자파 적합성(EMC)에서 저전압 지침(LVD)에 이르기까지 광범위한 테스트 항목을 포함하며, 각 항목은 제품이 CE 테스트를 통과할 수 있는 능력과 관련이 있습니다.

처음에는 아무 문제없이 테스트를 통과할 수 있을 거라 생각하며 자신 있게 정성껏 준비한 샘플을 전문 인증 기관에 보냈지만, 결과는 기대와는 달랐습니다. 인증 기관으로부터 받은 질문 목록을 보고 CE 마크를 획득하는 길이 생각만큼 순탄치 않다는 것을 깨달았습니다. CE 마크와 엄격한 테스트 프로그램에 대해 자세히 알아보고, LED 트라이프루프 조명을 맞춤 제작하기 위해 변경한 사항에 대해 자세히 알아보세요.

CE 인증이란 무엇인가요?

프랑스어로 "유럽 적합성 평가"를 의미하는 "Conformité Européenne"으로 알려진 CE 인증은 유럽 연합에 특화된 필수 안전 인증 마크입니다. 유럽 시장에서 LED 제품을 판매하기 위한 기본 조건인 기술 규정의 유럽 위원회가 사용자의 안전과 건강을 보장하기 위해 신중하게 공식화했습니다.

현재 CE 인증을 인정하는 국가는 프랑스, 독일, 이탈리아, 네덜란드 등 유럽연합 25개 회원국을 비롯해 기타 경제 강국들이 포함되어 있습니다. 또한 유럽자유무역연합의 3개 회원국인 스위스, 아이슬란드, 노르웨이도 포함되어 있습니다. 또한 유럽자유무역연합의 3개 회원국인 스위스, 아이슬란드, 노르웨이도 인정하고 있습니다. CE 마크는 EU 국가 및 유럽자유무역연합 회원국 시장에서 자유롭게 제품을 유통하기 위한 '열쇠'라고 할 수 있습니다.

맞춤형 ECO 시리즈 LED 트라이프루프 조명

LED 트라이프루프 조명 는 LED 베이퍼 타이츠, LED 배튼 조명, LED 워크인 냉동고 조명 등으로도 불릴 수 있습니다. 엔드캡과 실리콘 스트립으로 하우징에 완전히 밀폐된 이 ECO 시리즈 LED 트라이프루프 조명은 실외 및 실내 LED 조명 솔루션에 적합한 IP65 등급입니다.

실제로 완성된 LED 트라이프루프 라이트의 CE 인증은 일반적으로 사용하는 LED 드라이버와 많은 관련이 있습니다. 아래는 이 LED 드라이버의 사양이며, 이러한 사양을 이해하면 CE 인증 테스트 프로그램이 LED 드라이버와 밀접한 관련이 있는 이유를 더 잘 이해할 수 있습니다.

CE 인증에서 다루는 주요 테스트는 무엇인가요?

EMC 테스트

EMC의 정식 명칭은 전자파 적합성, 즉 전자기 호환성입니다. 한편으로는 제품 자체에서 발생하는 전자파 간섭(EMI)을 제한하여 주변 전자 장비에 악영향을 미치지 않도록 하고, 다른 한편으로는 복잡하고 변화하는 전자파 환경에서도 정상적인 작동을 유지할 수 있도록 제품에 강력한 전자파 내성(EMS)을 부여하는 것이 EMC의 목적입니다.

이제 EMC 테스트 프로그램에 대해 자세히 알아보겠습니다. 먼저, 여러 가지 주요 테스트가 포함된 EMS 테스트가 있습니다:

• 인체 또는 물체 정전기 방전 시나리오를 시뮬레이션하는 정전기 방전 내성(ESD) 테스트는 제품이 ±4kV, 공기 ±8kV 방전 전압에 노출되어야 하며, 내부 회로가 끊어지지 않고 기능이 정상적으로 작동해야 하며, IEC/EN 61000-4-2 표준에 따라 분류됩니다.

• 무선 주파수 전자기장 방사 내성 테스트(RS)는 IEC/EN 61000-4-3 표준에 따라 제품이 80MHz~1000MHz 미만, 최대 3V/m의 무선 주파수 전자기장 방사 전계 강도로 간섭 없이 안정적인 통신과 정밀 제어를 유지하여 조명 밝기, 색상 및 기타 파라미터가 이상 변동이 없는지 확인해야 합니다.

• 전기적 고속 과도 펄스 그룹 내성 테스트(EFT)는 IEC/EN 61000-4-4를 지침으로 하여 제품이 5kHz 반복 주파수, ±2kV 펄스 전압의 영향을 견디고 전원 공급 장치 출력이 원활하며 램프와 랜턴에 깜박임, 소등 등의 이상이 없는지 확인하여 조명의 연속성과 안정성을 보장해야 합니다.

• 낙뢰 서지 (충격) 내성 테스트 : IEC / EN 61000-4-5 표준에 따라 제품은 ± 1.2 / 50μs 개방 회로 전압 파 및 8 / 20μs 단락 전류 파의 낙뢰 시뮬레이션 충격에 직면하여 ± 2kV (라인 접지) 및 ± 1kV (라인 라인) 전압에서 영향을받습니다. 보호 회로는 에너지를 효과적으로 전환하여 장비가 손상되지 않고 계속 정상적으로 작동하도록 보장 할 수 있습니다. 계속 정상적으로 작동합니다.

• IEC/EN 61000-4-6 표준에 따른 RF 필드 유도 전도성 장애 내성 테스트(CS)를 통과한 제품으로, 150kHz - 80MHz의 주파수 범위, 3V(RMS) RF 필드 유도 전도성 장애에서 오작동 없이 견고한 전기적 성능을 발휘하며 정상적인 조명 제어 기능을 유지합니다.

• 전압 강하, 단시간 중단 및 전압 변화 내성 테스트(DIP)는 IEC/EN 61000-4-11 표준에 따라 전압이 10주기 동안 60%까지 떨어지거나 3초 만에 단시간 중단되는 경우 주요 기능이 계속 작동하도록 제품을 신속하게 조정하고 조명이 꺼지지 않아 어둠으로 인한 안전 위험을 방지할 수 있습니다.

다음 두 가지 주요 항목을 포함한 EMI 테스트도 열등하지 않습니다:

• EN 55011, EN 55032 및 기타 표준에 따라 제품의 전원 공급 포트 및 기타 외부 연결 포트에 대해 150kHz - 30MHz의 주파수 범위에서 전도 방출의 방해 전압 또는 방해 전류를 엄격하게 제한하여 케이블을 통해 몰래 방출되어 다른 장비의 정상적인 작동을 방해하는 것을 방지하기 위해 방해 테스트 (CE)를 수행했습니다. 예를 들어, 이 테스트에서 LED 전원 공급 장치는 램프, 컨트롤러 및 기타 연결된 장비가 간섭을 받지 않고 원활하게 작동할 수 있도록 표준 제한 내에서 노이즈 제어를 수행해야 합니다.

• EN 55011, EN 55032 및 기타 표준에 따라 30MHz - 1GHz 또는 그 이상의 주파수 범위에서 제품이 외부로 방사하는 전자파 에너지가 '전자파 방송'과 같이 주변의 무선 통신, 방송 및 기타 장비에 영향을 주지 않도록 지정된 제한 값보다 낮아야 전자파 스펙트럼의 질서 있는 활용이 보장되는 방사 방해 테스트(RE)가 실시됩니다.

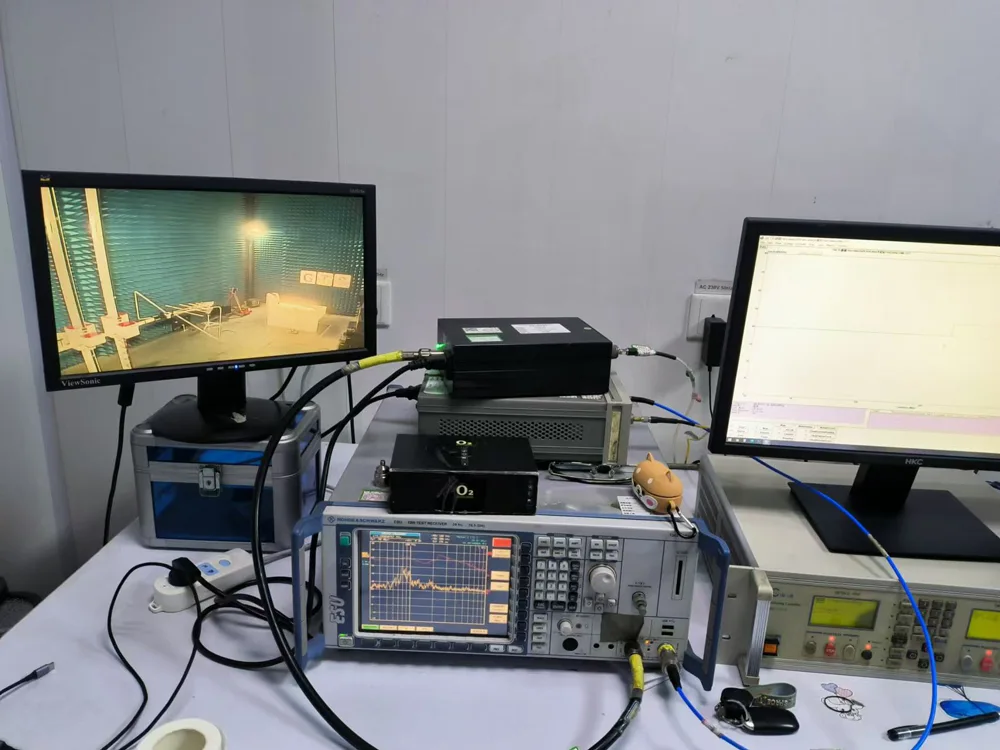

LVD 테스트

LVD, 즉 저전압 지침은 LED 제품의 안전을 보장합니다. EU 시장에서는 제품의 정격 전압이 AC 50V~1000V, DC 75V~1500V 범위인 경우, 정상적인 사용이나 갑작스러운 고장 발생 시에도 사용자의 신체 또는 재산 안전에 위협이 되지 않도록 LVD의 엄격한 테스트를 거쳐야 합니다.

LVD 테스트는 안전과 관련된 6가지 주요 항목으로 구성되어 있습니다:

• 온도 상승 테스트는 장시간 최대 부하 작동 상태에서 제품의 열 발생을 시뮬레이션합니다. 예를 들어, LED 전원 공급장치를 정격 전력으로 몇 시간 동안 작동하고 고정밀 열전대 온도계로 전력 반도체, 변압기 등과 같은 중요 영역의 온도 상승 프로파일을 모니터링합니다. EN 60335와 같은 표준에 따르면 이러한 영역의 온도 상승은 단락, 화재 및 기타 위험으로 이어질 수 있는 과열로 인한 절연 재료의 성능 저하 및 고장을 방지하기 위해 안전 임계값 내에서 제어되어야 합니다.

• 내전압 시험은 전기 강도 시험이라고도 합니다. EN 60950과 같은 표준에 따라 제품의 정격 작동 전압보다 몇 배 높은 테스트 전압(일반적으로 제품의 절연 수준에 따라 1000VAC 또는 1500VAC)을 활선 부품과 접근 가능한 금속 부품 또는 절연 인클로저 사이에 1분 동안 인가합니다. 이 시간 동안 LED 제품이 절연을 뚫지 않아야 하며 누설 전류가 거의 0에 가까워야 합니다.

• 누설 전류 테스트. 전문 누설 전류 측정기를 사용하여 정상 작동 조건에서 전원이 공급되는 부품에서 제품의 접근 가능한 부품으로 흐르는 극소량의 전류를 정확하게 감지하세요. LED 전원 공급 장치 및 램프의 경우 접촉 누설 전류 및 보호 도체 전류가 0.5mA 미만(제품 범주에 따라 표준이 약간 다름)이어야 사용자가 감전으로 인한 마비 증상을 느끼지 않아 개인의 안전을 보호할 수 있습니다.

• 접지 저항 테스트, 주로 접지 조치가 있는 제품에 대한 테스트입니다. 전문 접지 저항 테스터를 통해 제품 접지 단자와 접지 금속 부품 사이의 저항 값을 측정하여 0.1Ω(표준에 따라 다름)을 초과하지 않아야 하며, 전기적 결함 발생 시 접지 경로가 사용자의 감전을 방지하기 위해 전류를 신속하게 접지로 유도할 수 있는지 확인합니다.

• 절연 저항 테스트, 절연 저항 측정기를 사용하여 제품의 통전 부품과 인클로저 사이의 절연 저항 및 극성이 다른 통전 부품 사이의 절연 저항을 측정합니다. 500V 또는 1000V DC의 전압을 인가한 후 절연 저항은 표준의 요구 사항을 충족해야 하며 일반적으로 수 메그옴 또는 그 이상이어야 합니다. 예를 들어 EN 60335 표준은 우수한 절연 성능을 보장하고 전기 사고를 방지하기 위해 정상 조건에서 절연 저항이 2MΩ 이상이어야 한다고 규정하고 있습니다.

• 운송, 설치, 사용 과정에서 제품을 시뮬레이션하는 기계적 강도 테스트는 충돌, 충격, 진동 및 기타 기계적 힘을 받을 수 있습니다. 예를 들어, 특정 높이에서 지정된 충격 표면으로 자유 낙하하는 LED 3중 낙하 테스트와 진동 테스트는 운송 및 산업 장비 작동의 진동 환경을 시뮬레이션하는 것입니다. 이러한 기계적 강도 테스트 후 제품 쉘이 파손되지 않고 내부 부품이 느슨하지 않으며 전기 연결이 견고하며 기능이 정상적이고 안전하게 작동합니다.

THD 테스트

THD(총 고조파 왜곡)는 전기 시스템에서 전류의 순도를 측정하는 핵심 척도입니다. 이상적인 전기 환경에서 전류는 부드럽고 질서정연하게 에너지를 전달하는 완벽한 정현파 파형을 가져야 합니다. 그러나 전자 장비의 현실은 LED 드라이버에 정류기 브리지 및 스위칭 트랜지스터와 같은 다양한 비선형 부품이 존재하기 때문에 전류 파형이 왜곡되고 일련의 고조파 성분이 생성될 수 있습니다.

LED 드라이버의 경우 THD 테스트가 중요합니다. LED 드라이버의 THD 값이 너무 높으면 전류에 고조파가 많이 포함되어 있으며 이러한 고조파로 인해 많은 문제가 발생할 수 있음을 의미합니다:

• 전력망에 고조파 전류가 흐르면 전력망 전압이 변동하고 왜곡되어 같은 전력망에 있는 다른 장비의 정상 작동에 영향을 미치고, 정밀 기기 및 오디오 장비의 측정 오류를 증가시키는 등 노이즈와 같은 문제가 발생할 수 있습니다.

• 높은 THD는 또한 LED 드라이버 자체의 역률을 감소시켜 전력 사용량을 크게 줄여 에너지 낭비를 초래합니다.

• 고조파 전류가 너무 많으면 LED 드라이버 내부 인덕턴스, 커패시턴스 및 기타 부품이 가열되고 부품 노화가 가속화되며 전원 공급 장치의 수명이 단축되고 고장으로 이어질 수 있으므로 LED 삼중 방지 조명이 깜박이고 어두워지고 기타 비정상적인 조명 현상이 발생하여 조명 효과와 경험 사용에 영향을 미칠 수 있습니다.

국제전기기술위원회(IEC) 및 EU 표준에서는 LED 조명 제품의 THD에 대해 엄격한 제한을 두고 있습니다. 일반적으로 25W 미만의 전력을 사용하는 LED 램프의 경우 THD를 30% 이내로 제어해야 하고, 25W에서 60W 사이의 전력은 20% 미만, 60W 이상의 고전력 LED 조명 장비는 전류가 가능한 한 사인파에 가깝도록 하고 고조파 오염을 줄이며 다양한 유형의 전기 장비의 조화로운 공존과 효율적인 작동을 보장하기 위해 THD를 10% 이하로 엄격히 제한하고 있습니다.

마지막에 쓰기

CE 인증 규정 및 표준은 고정되어 있지 않지만 과학 기술의 급속한 발전으로 시장은 끊임없는 변화와 역동적인 업데이트에서 안전 및 환경 보호 지식의 심화를 요구합니다. LED 조명 제조업체의 경우 CE 마킹 규정의 변화에 세심한 주의를 기울이는 것은 선택 사항이 아니라 고객에게 도움이 될 수 있는 핵심 포인트입니다.

SignliteLED는 고품질의 제품을 전문적으로 생산하는 공장입니다. LED 스트립 조명 그리고 LED 트라이프루프 조명. 맞춤형 LED 조명기구에 대한 CE 인증을 받아야 하거나 CE 인증 과정에서 어려움을 겪고 있는 경우 언제든지 문의해 주세요.
