Barra rigida a corrente costante con bordo laterale a LED per light box bifacciale
Prodotto: SMD2835-20LED-24MM-15x45°
Distribuzione uniforme della luce con obiettivo ottico 15×45
La tecnologia a corrente costante garantisce una luminosità ottimale per ogni LED
Facile installazione in scatole di illuminazione di diverso spessore, spessore consigliato 8cm-10cm
Montaggio a vite per ridurre i costi di installazione e manutenzione
140lm/W alta efficienza, bassi costi energetici
Ingresso 24 V CC, tensione sicura per il funzionamento
Condividi
Specifiche tecniche
Modello No.
Dimensione
Tensione
Potenza
Lumen
Ra
CCT
Tipo di LED
Q.TÀ LED
Angolo del fascio
Modello No.
RQW1210AN
Tensione
DC12V
Potenza
12w
Lumen
1500lm
Ra
>80
CCT
3000 - 6000K
Tipo di LED
11V SMD2835
Q.TÀ LED
12LED
Angolo del fascio
170°
Q.tà/Catena
20 pezzi
RQW24E020D-HE
960x24x15,1 mm
DC24V
20W
2800lm
>80
6500K
SMD2835
20LED
15°x45°
Dimensioni
RQW24E020D-HE
Applicazioni

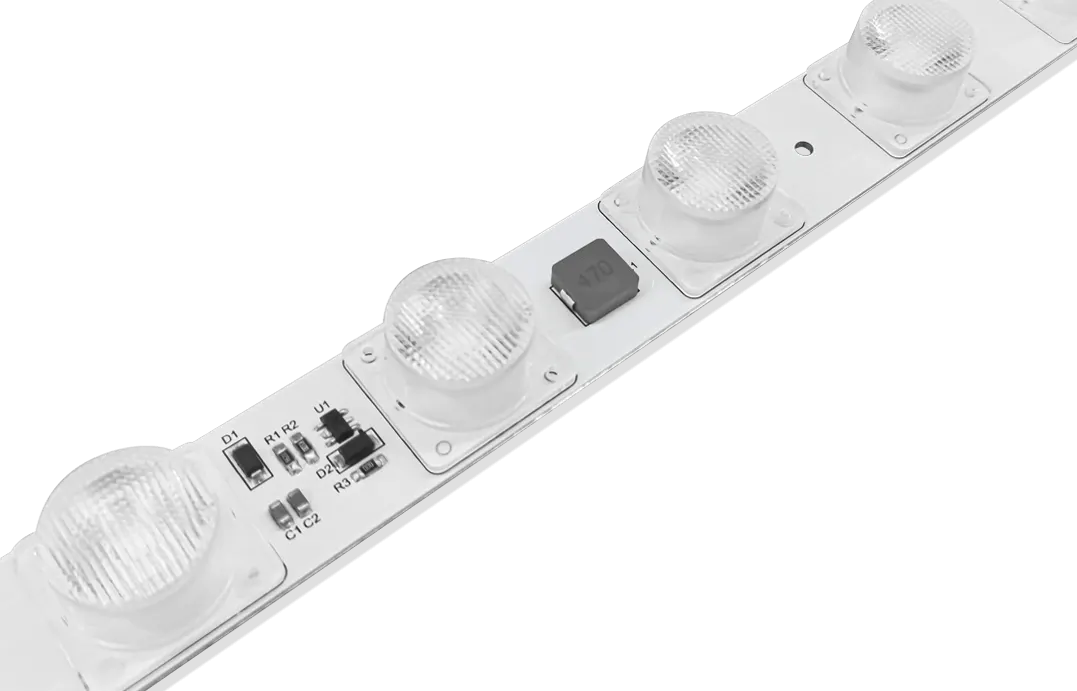

Introduzione della barra rigida LED con bordo laterale
Grazie all'utilizzo di lenti ottiche concave, la soluzione della barra rigida LED con bordo laterale facilita l'installazione della sorgente LED nella scatola di illuminazione, soprattutto per le scatole di insegne bifacciali.
Con la lente ad angolo di emissione opzionale, presenta un diverso effetto di lavaggio come lavamuri.
- La giusta lente ottica
La barra rigida LED con bordo laterale utilizza un'ottica PMMA ad alta trasmittanza di 15°x45°, il cui speciale angolo di emissione della luce può migliorare le prestazioni di riflessione diffusa, rendendola adatta a light box di spessore superiore a 8 cm. Posizionando questa striscia su due lati opposti del light box, la luce si diffonde anche sulla grafica.
- Costruito su Light Box ultrasottile
L'obiettivo con angolo di apertura del fascio di 170 gradi è la chiave per rendere il vostro light box il più sottile possibile, anche per light box di 3 cm di spessore, l'uniformità è ammirevole.
Meanwell offre la possibilità di regolare la distanza della barra led per ottenere la luminosità ideale.
La soluzione migliore per i light box bifacciali, in particolare quelli ultrasottili fino a 8 cm. Facile installazione e manutenzione per risparmiare sui costi.

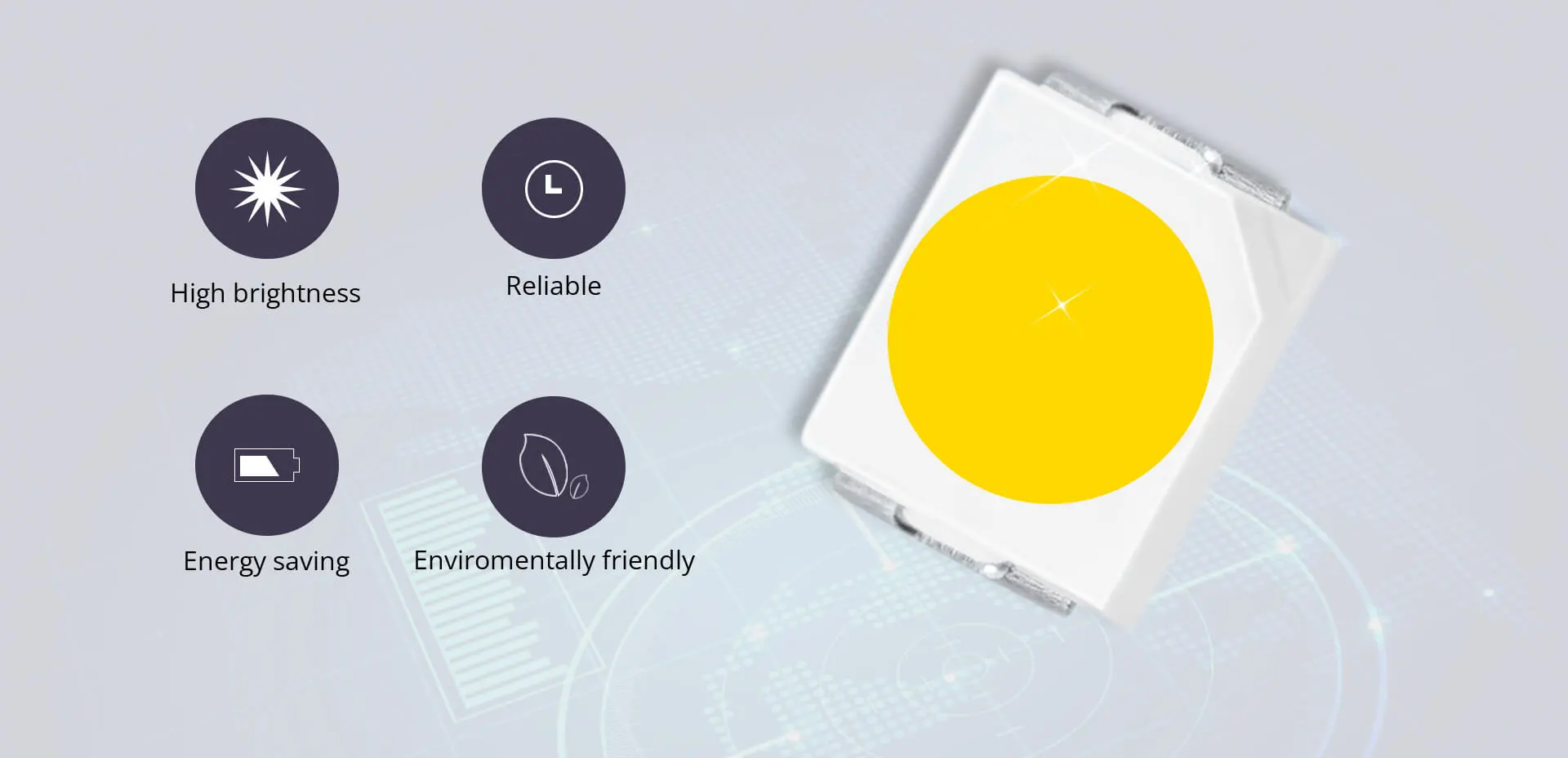

- Chip ad alta efficienza
Per massimizzare l'efficienza della barra luminosa, utilizziamo chip led SMD2835 con un flusso luminoso fino a 150 lm, in quanto una resistenza inferiore spreca meno energia.

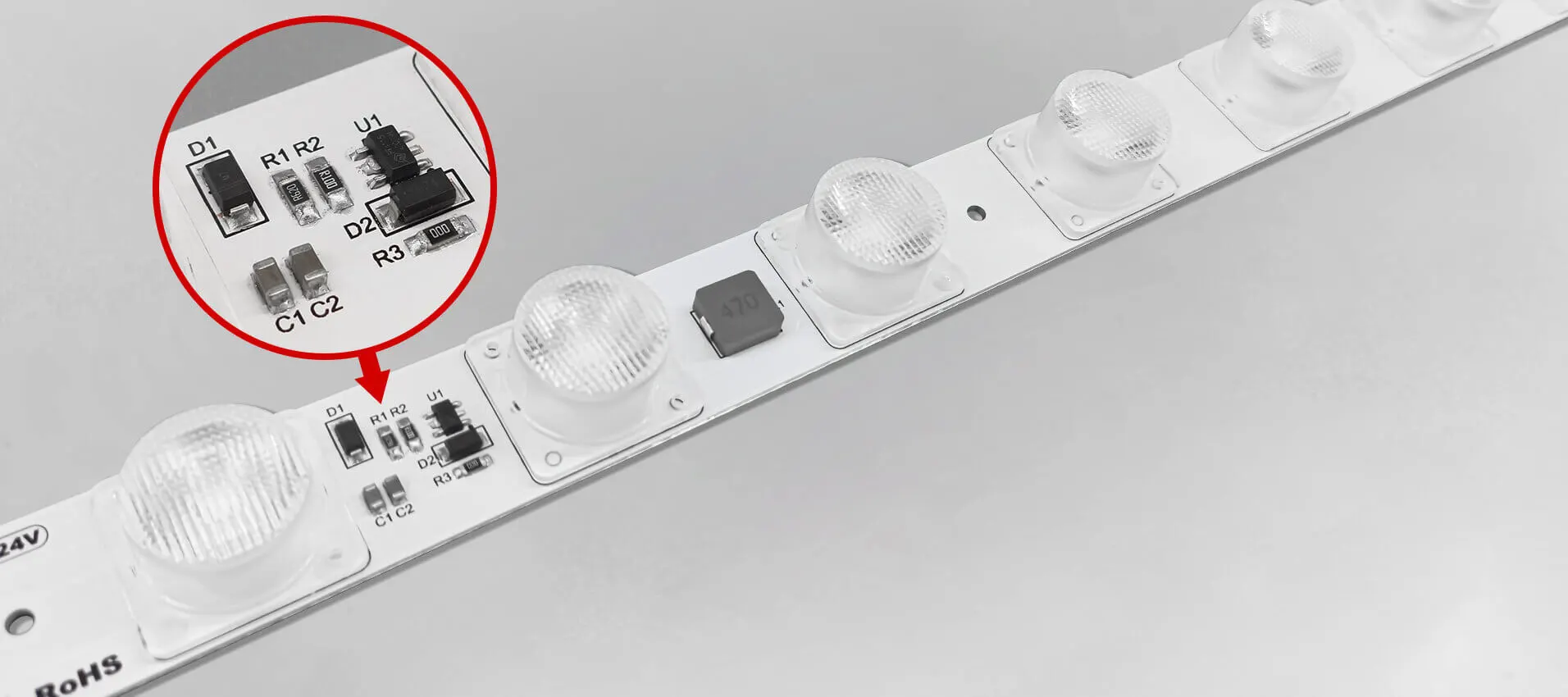

- Progettazione a corrente costante
Questa barra rigida LED a bordo laterale adotta il design a corrente costante IC, che, rispetto al design a triodo, riduce la perdita di potenza e ha un'uscita stabile, consentendo a tutti i chip LED di funzionare alla stessa corrente, il che significa fornire un'illuminazione intensa e uniforme per la scatola luminosa. Inoltre, rispetto alle strisce a tensione costante, è possibile collegare più strisce tra loro.
- Installazione semplice
Connettori plug-in e plug-out per una connessione rapida.
Il nastro blu sul retro facilita l'installazione e, grazie alla sua elevata conducibilità termica, aiuta a condurre il calore alla scatola luminosa.
Per casi speciali è disponibile il montaggio a vite.
- Schema di installazione
Le barre rigide LED del bordo laterale sono posizionate simmetricamente su due lati opposti della scatola luminosa, fornendo un'illuminazione uniforme su entrambe le facce dei cartelli, adatta a una scatola luminosa di 1 m di altezza e 8-10 cm di spessore.

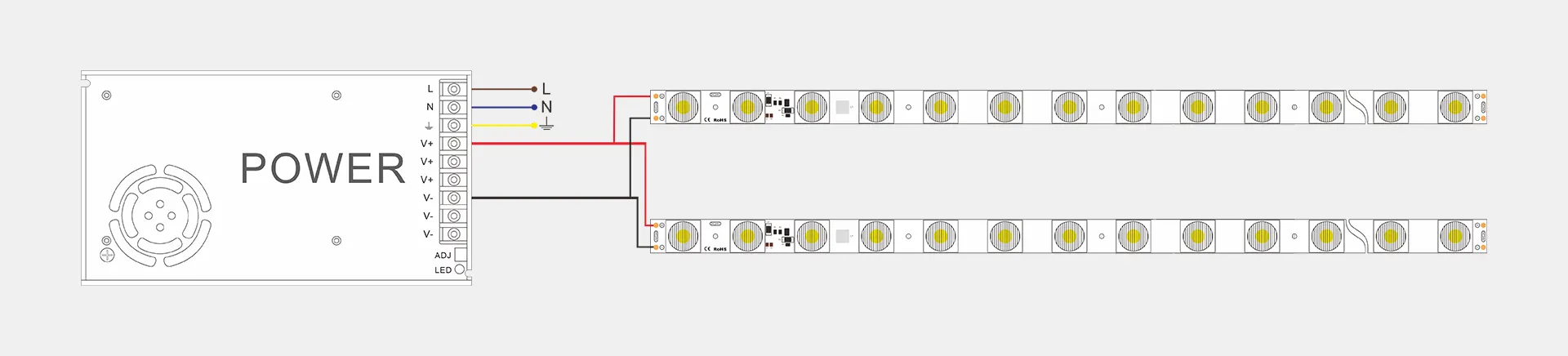

- Schema di cablaggio
Grazie al design a tecnologia a corrente costante (CCT), la luminosità è esattamente la stessa a entrambe le estremità, evitando il problema della differenza di luminosità dovuta alla caduta di tensione sulla striscia a tecnologia a tensione costante (CVT); è possibile collegare più strisce insieme.
- Tensione sicura
La maggior parte delle strisce LED funziona a 12V o 24V DC, una tensione sicura per evitare scosse elettriche all'operatore. Selezionare la striscia corretta per abbinare il driver esistente, oppure selezionare il driver in base alla striscia.
DC24V
DC12V
