Come si controlla la striscia luminosa a LED con DMX e come si collega?

La versatilità dell'illuminazione controllata da DMX ne consente l'utilizzo in un'ampia gamma di applicazioni. Tra le applicazioni più comuni vi sono i teatri, i concerti e i club. Tuttavia, il DMX può essere utilizzato anche in musei, chiese, negozi, studi televisivi e hotel. Le possibilità sono infinite. Il più grande vantaggio dell'illuminazione controllata via DMX è che offre un controllo completo. È possibile programmare l'illuminazione a LED per creare qualsiasi effetto desiderato. È possibile controllare e regolare l'intensità, il colore e altri parametri in una frazione di secondo.

Per il collegamento di DMX512 e della striscia LED, è necessario comprendere le conoscenze di base.

Che cos'è il DMX512?

Il DMX512 è un protocollo di trasferimento di segnali digitali che consente di controllare i dispositivi di illuminazione, comprese le strisce LED, mediante segnali digitali. Il protocollo DMX512 è stato proposto dall'American Stage Lighting Association (USITT) per fornire un protocollo di comunicazione standard tra il controller di illuminazione e le apparecchiature di illuminazione. Questo protocollo consente all'utente di inviare segnali attraverso la console per controllare con precisione vari parametri del dispositivo di illuminazione, come la luminosità, il colore, la modalità di movimento, ecc.

Che cos'è il sistema di controllo DMX?

Il DMX512 è un protocollo di comunicazione digitale utilizzato per il controllo di apparecchiature di illuminazione ed effetti in applicazioni di intrattenimento e architetturali. Consente di controllare con precisione fino a 512 canali per universo, permettendo di manipolare l'intensità, il colore e il movimento degli apparecchi di illuminazione.

Che cos'è un controller DMX512?

Il controller DMX512 è un dispositivo elettronico utilizzato per controllare parametri quali il colore e la luminosità della striscia LED RGB. Attraverso il controller, il colore e la luminosità della striscia luminosa possono essere modificati per ottenere diversi effetti di luce. Il controller può essere collegato direttamente a un PC o a una APP per il controllo tramite telefono cellulare e computer. Il DMX512 ha le seguenti caratteristiche: - il controller può essere collegato direttamente al PC o all'APP per il controllo tramite telefono cellulare e computer.

1) Selezione della zona o del circuito (che consente di selezionare le unità o i circuiti indirizzati individualmente)

2) Selezione del colore

3) Dimmerazione o controllo della dissolvenza

4) Selezione del programma

La programmazione del controller inizia con la selezione dell'unità o delle unità da controllare. Ciò dipende dal controller DMX e dal numero di unità che è possibile controllare in un determinato momento.

Che cos'è il decoder DMX512?

Il decoder DMX può ricevere un segnale di controllo digitale standard internazionale DMX512 e convertirlo in PWM. Il segnale di controllo aziona il LED. Può essere controllato dalla console DMX e può collegare più decoder DMX per aumentare la potenza di uscita e realizzare tutte le funzioni. Varie modalità di modifica. Inoltre, il decoder DMX può essere utilizzato anche come sincronizzatore. Il controller controlla separatamente il LED per ottenere un effetto di sincronizzazione.

Il decoder DMX converte i segnali DMX in segnali adatti alle strisce LED che non sono controllate direttamente da DMX. Collegando un decoder DMX a una striscia LED, è possibile realizzare il controllo DMX di una striscia normale.

Quali sono i tipi di decoder DMX?

1. Conversione dei segnali DMX in segnali SPI

2. Converte i segnali DMX in segnali PWM

3. Converte i segnali DMX in segnali 0/1-10V

4. Converte i segnali DMX in segnali Triac

Qual è la differenza tra un decoder e un controller DMX512?

Il decoder e il controller per strisce LED sono due dispositivi utilizzati per controllare la luminosità e il colore delle strisce RGB. Il decodificatore di strisce LED può decodificare più strisce di lampade e può essere esteso a decine o centinaia di strisce LED; il controller di strisce LED può generalmente controllare solo una striscia LED, il decodificatore DMX512 e il controller sono entrambi dispositivi utilizzati per controllare la luminosità e il colore della striscia RGB, ma i loro ruoli sono diversi.

1. Funzioni diverse:

La funzione principale del decoder della lampada è quella di convertire il segnale del controllore o dell'host in un segnale che la lampada possa riconoscere, in modo da poterla controllare. Il controller della lampada controlla la luminosità e il colore della lampada e altri parametri; attraverso il controller è possibile modificare il colore e la luminosità della lampada.

2. I collegamenti dei cavi sono diversi:

Il decoder DMX512 deve collegare la striscia di lampade, il controller e l'alimentatore per agire come un relè, ovvero un convertitore di segnale. Il controller DMX512 invia il segnale di controllo alla striscia luminosa, che può essere controllata collegando direttamente l'USB o il controller WiFi.

3. Diversi ambiti d'azione: il campo d'azione è diverso.

Il decodificatore di strisce led può decodificare più strisce di lampade e può essere esteso a decine o centinaia di strisce led; il controller di strisce led può generalmente controllare una sola striscia led.

Dopo l'introduzione dei controller e dei decoder 512 di cui sopra, credo che abbiate una conoscenza approfondita. Vi presenteremo degli esempi di cablaggio per ogni tipo di striscia luminosa. E vi aiuterà a capire come ottenere l'effetto luminoso desiderato con il controllo DMX.

In che modo il DMX512 controlla la striscia luminosa a LED?

1. Impostazione e controllo: Innanzitutto, è necessario disporre di una console o di un decoder che supporti il protocollo DMX512. Attraverso questo dispositivo, gli utenti possono modificare e impostare diverse scene di illuminazione, tra cui cambi di colore, regolazioni della luminosità, schemi di movimento della luce e così via. Queste impostazioni possono essere effettuate attraverso l'interfaccia della console, oppure possono essere programmate per implementare una logica di controllo più complessa.

2. Collegare il dispositivo: Collegare la console o il decoder alla striscia LED. Di solito questo avviene tramite un filo di collegamento specializzato, come un filo RDM, che garantisce la corretta trasmissione del segnale alla striscia LED.

3. Programmare ed eseguire: Programmare sulla console o sul decoder la modalità di risposta di ciascuna striscia LED al segnale ricevuto. Questo include l'impostazione dei parametri specifici della striscia luminosa, come il colore, la luminosità, la frequenza di sfarfallio, ecc. Una volta completata la programmazione, queste scene preimpostate possono essere lanciate dalla console, oppure gli effetti luminosi possono essere regolati in tempo reale in base alla musica, alla performance, ecc.

4. Monitoraggio e regolazione: Durante la performance o l'attività, lo stato delle strisce luminose a LED può essere monitorato in tempo reale attraverso la console e regolato secondo le necessità. Questo include il controllo del corretto funzionamento delle strisce luminose e la necessità di regolare con precisione lo scenario preimpostato in base alla situazione reale.

Qual è la differenza tra le strisce LED DMX e SPI?

SPI (Serial Peripheral Interface) e DMX (Digital Multiplex) sono due diversi protocolli di comunicazione utilizzati per controllare l'illuminazione a LED. Entrambi presentano alcune differenze fondamentali in termini di controllo e installazione.

　　Striscia LED DMX vs striscia LED SPI

Articolo	Strisce LED DMX	Strisce LED SPI
Metodo di controllo	Seriale asincrona	Seriale sincrono
Numero di canali	Fino a 512 per universo	Limitato (fino a 1024)
Velocità di trasmissione dei dati	Lento (250 Kbps)	>800kbps, fino a 2 Mbps
Distanza di trasmissione dei pixel	Più lungo (fino a 500 m)	Più breve (limitato dal segnale)
Complessità del cablaggio	Complesso	Semplice
Standard di comunicazione	Unificato	Non unificato
Interruzione della funzione Continua	Sì	Dipende dal tipo di IC
Ost	Più alto	Più basso
Applicazione	palcoscenico, concerto, club (illuminazione di alto livello su larga scala)	vetrina al dettaglio, casa, fai da te (piccola decorazione luminosa) hotel, KTV

Quale tipo di striscia LED può essere controllata dal segnale DMX?

Può supportare il controllo DMX della striscia LED, con il chip di decodifica della cintura della lampada; questo tipo di striscia LED può essere controllato direttamente dai segnali DMX. Se la striscia LED esistente non supporta l'ingresso del segnale DMX, si può considerare di aumentare l'uso del decoder DMX.

Vi presenteremo esempi di cablaggio per ogni tipo di striscia luminosa. E vi aiuterà a capire come ottenere l'effetto luminoso desiderato con il controllo DMX.

1.DMX controllo diretto DMX LED striscia di luce:

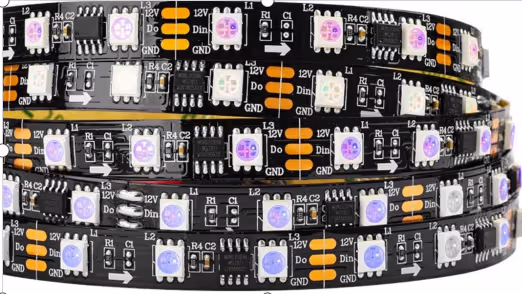

Che cos'è la striscia LED RGBIC?

Rispetto alla striscia LED RGB, la striscia LED RGBIC aggiunge una modalità di inseguimento del colore e, attraverso un chip IC unico integrato o esterno, ogni chip è un punto di controllo indipendente che può controllare con precisione il colore, la luminosità e l'effetto della luce di ciascun LED, in modo da poter presentare effetti speciali di illuminazione come pulsazioni, flusso e sfarfallio.

4 pin (V+, D, P, GND) e 5 pin (V+, A, B, P, GND) sono due connessioni comuni per le strisce LED DMX. La differenza è data dalla presenza di una linea di segnale di backup. La linea di segnale di backup contiene l'intero segnale DMX 512. La stabilità del sistema di illuminazione. (D, A e B sono linee di dati DMX, mentre P/ADD sono linee di indirizzo).

Il K-1000C è un controller DMX per la programmazione di effetti luminosi di uso comune. Di seguito è riportato lo schema di cablaggio del controller DMX K-1000C che collega le strisce LED DMX a 4 e 5 pin.

　　Schema di cablaggio della striscia LED DMX:

2. Controllo DMX SPI Striscia luminosa a LED

Per convertire i segnali DMX in segnali SPI, è necessario utilizzare un decoder DMX-SPI. Il decoder DMX-SPI per LED analizza i segnali provenienti dal controller DMX e li converte in un formato adatto alla comunicazione SPI. In questo modo, ogni LED indirizzabile è in grado di visualizzare un colore e una luminosità specifici in base ai dati DMX512.

　　Schema di cablaggio della striscia LED da DMX a SPI:

Questa connessione è solitamente abbinata a un controller di pannello o a un telecomando, che ne facilita l'uso. Quando l'utente controlla, basta premere il telecomando per emettere 512 segnali e segnali PWM attraverso il decoder. È possibile controllare fino a 32 variazioni di colore, tra cui corsa di cavalli, inseguimento, flusso, percorso o cambiamento graduale.

Il controllo convenzionale dispone di 32 tipi di modifiche dinamiche del colore, in grado di soddisfare le esigenze dell'utente. L'effetto specifico del cambiamento è il seguente:

3.DMX controllo singolo colore LED striscia luminosa:

Il sistema di dimmerazione DMX è relativamente semplice e spesso è possibile combinare apparecchiature di marche diverse nello stesso sistema di illuminazione. Un decoder dimmer DMX viene utilizzato per una varietà di strisce monocolore e luci LED. Ogni indirizzo DMX, cioè un decoder DMX, è unico. Programmando e impostando questi indirizzi, è possibile personalizzare l'illuminazione domestica.

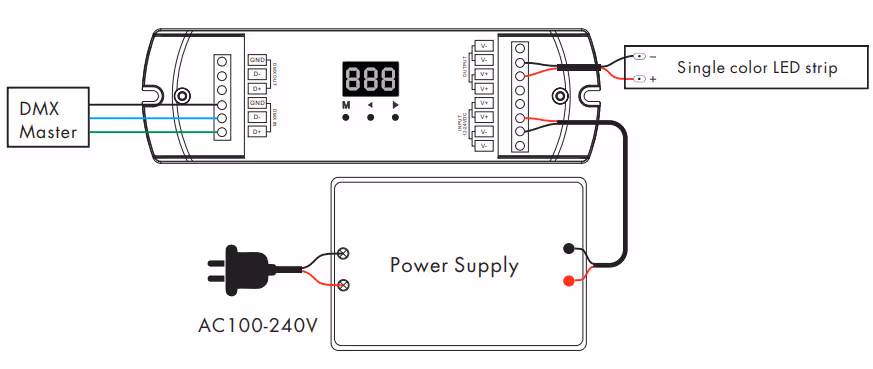

　　Schema di cablaggio da DMX a striscia LED monocolore:

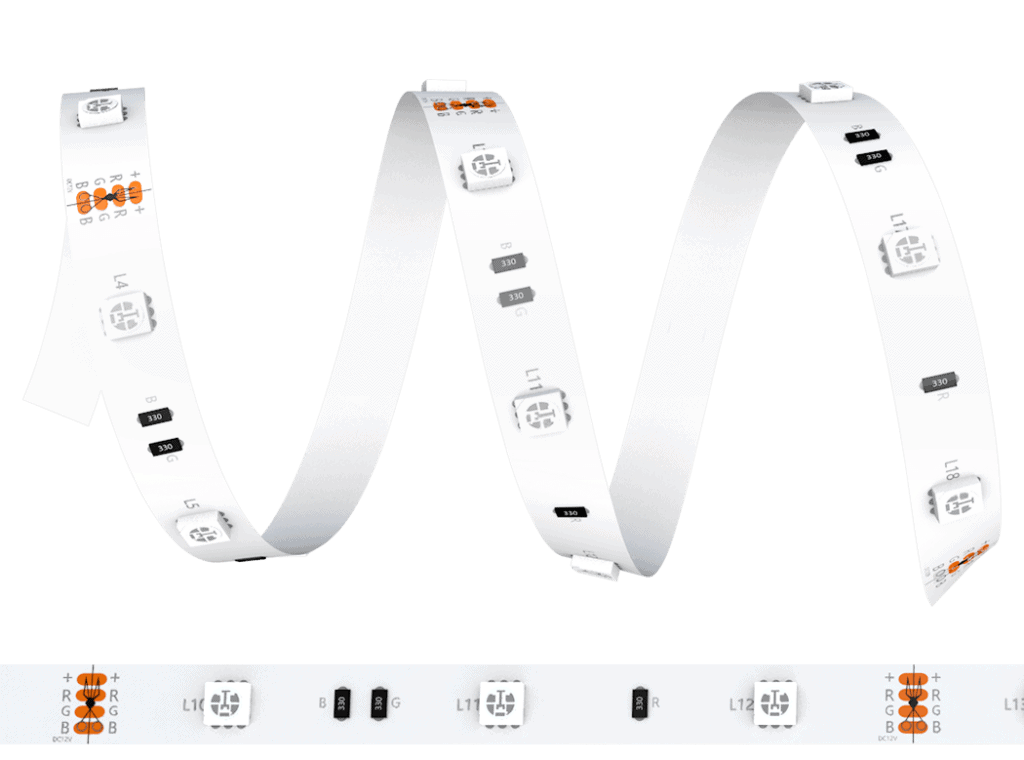

4. Controllo DMX della striscia di luce LED RGB

Striscia luminosa a LED RGB Un decodificatore DMX viene utilizzato per convertire il segnale di controllo DMX512 in un segnale PWM a tensione costante per controllare la variazione di colore e luminosità della striscia luminosa a LED RGB. Questo decodificatore DMX può controllare i tre colori di base dei LED rosso, verde e blu allo stesso tempo e ottenere la miscelazione dei colori e la regolazione della luminosità regolando la corrente e la frequenza PWM.

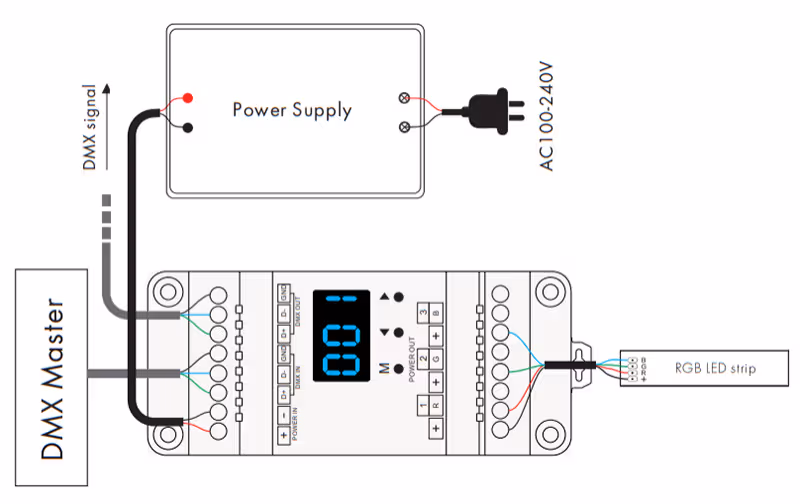

　　Schema di cablaggio della striscia LED da DMX a RGB:

5.DMX controllo RGBW LED striscia di luce:

Il decoder DMX della striscia luminosa RGBW LED può accettare il controllo master DMX512, in grado di convertire il segnale di controllo DMX512 in un modo PWM a tensione costante per controllare il cambiamento di colore RGBW.

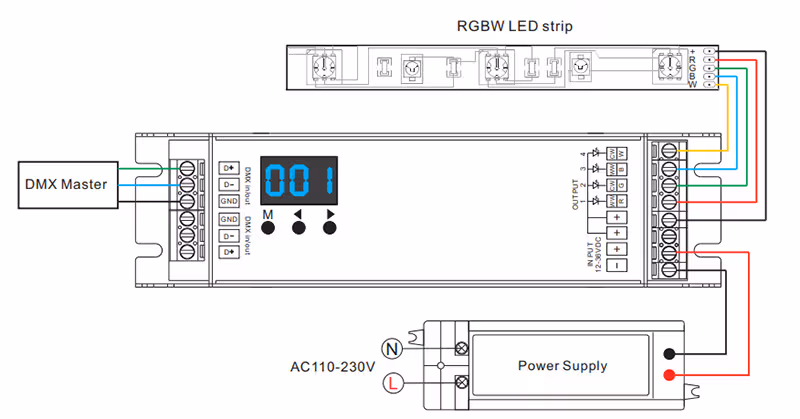

　　Schema di cablaggio della striscia LED da DMX a RGBW:

6.DMX controllo RGBCCT striscia di luce a LED:

Il decodificatore DMX RGBCCT LED 5CH converte i segnali DMX512 per controllare le strisce LED RGBCCT.

　　Schema di cablaggio della striscia LED da DMX a RGBCCT:

Con il DMX512 è possibile controllare 512 canali, dove ogni canale può avere un valore da 0 a 255. Offriamo diversi modelli di DMX512 e forniamo l'uscita del segnale digitale di dimmerazione DMX512, consigliato per il controllo della dimmerazione o del colore delle strisce LED e delle apparecchiature di illuminazione scenica (gli utenti devono acquistare un decodificatore DMX512 adatto alle strisce LED utilizzate); non è consigliato per il controllo della dimmerazione di downlight LED, faretti, ecc. perché è necessario selezionare il decodificatore e la relativa configurazione del dip e il debug sono più problematici. Per il controllo della dimmerazione di downlight, faretti, ecc. a LED, si consiglia di utilizzare la dimmerazione DALI, a tiristori o 0-10V e l'alimentatore corrispondente.
