Eine vollständige Anleitung zur Verdrahtung von LED-Leuchtbändern

LED-Streifen sind für eine breite Palette von Anwendungsszenarien geeignet, die für Hilfsbeleuchtung, dekorative Beleuchtung, Aufgabenbeleuchtung, Pflanzenwachstum Beleuchtung, spezielle Wellenlänge LED-Beleuchtung, etc. verwendet werden können. LED-Streifenleuchten inhärente Sicherheit, Weichheit und Schneidbarkeit bringen uns großen Komfort bei der Verwendung und genießen Sie die LED-Streifenleuchten besser.

Es gibt verschiedene Arten von LED-Lichtleisten, wie z.B. wasserdichte LED-Lichtleisten, LED-Lichtleisten für den Außenbereich, LED-Lichtleisten für Schlafzimmer und LED-Lichtleisten für Räume. Unabhängig davon, wie viele Typen und Namen sie entwickeln, basieren sie alle auf den 6 grundlegenden LED-Streifentypen von monochromen, dimmbaren weißen, RGB, RGBW, RGBCCT und adressierbaren LED-Streifen. Dieser Artikel bietet eine detaillierte Anleitung und Schaltpläne für die Verdrahtung dieser 6 Arten von LED-Streifen.

Um besser zu verstehen, wie man sie verdrahtet, sollten wir zunächst die drei Schlüsselfaktoren im Zusammenhang mit LED-Streifen verstehen, nämlich Spannungsabfall, Reihen- und Parallelschaltung und LED-Verstärker.

Verstehen, was Spannungsabfall ist

Voltage drop ist ein natürliches Phänomen in Niederspannungs-LED-Beleuchtungssystemen. Die Spannung fällt allmählich entlang der Stromversorgungsleitung der LED-Leuchte ab und variiert je nach Art und Größe der LED-Lichtinstallation. Sie hängt von der Länge des Kabels, der Dicke des Kabels und der von der LED-Leuchte verbrauchten Energiemenge oder Gesamtwattleistung ab.

Der Spannungsabfall wird erst dann unangenehm, wenn Sie feststellen, dass sich ein Bereich des LED-Streifens deutlich von einem anderen unterscheidet. Farbe und Helligkeit der LEDs sind am besten, wenn die Zuleitung vom Netzteil zum LED-Streifen oder Array möglichst nahe an der 12V- oder 24V-Spannung des LED-Streifens liegt. Wenn der LED-Streifen lang ist, kommt es auch zu einem Spannungsabfall am Streifen.

Wenn der Spannungsabfall ein Problem zu sein scheint, kürzen Sie die Stromversorgungsdrähte oder verwenden Sie eine dickere Drahtstärke (niedrigere AWG-Zahl) oder kürzen Sie die Länge des LED-Streifens. Sie können auch in Erwägung ziehen, eine zusätzliche 24-Volt- oder 12-Volt-Stromversorgung zu verwenden, um eine zweite, separate Installation zu schaffen.

Understanding the voltage drop will help you design a circuit that works efficiently. You can also use this tool to calculate the voltage drop across conductors: Voltage Drop Calculator.

Verstehen, was Reihen- und Parallelschaltungen sind

Serielle Verbindungen

Die Reihenschaltung erfolgt durch Verbinden der positiven (+) Klemme des ersten LED-Streifens mit der negativen (-) Klemme des zweiten LED-Streifens. Wiederholen Sie dieses Muster für die anderen LED-Streifen, von der negativen (-) Klemme des zweiten Streifens zur positiven (+) Klemme des dritten Streifens, und so weiter. Verbinden Sie gleichzeitig den Minuspol (-) des ersten LED-Streifens mit dem Pluspol (+) des zweiten Streifens, dann den Minuspol (-) des zweiten Streifens mit dem Pluspol (+) des dritten Streifens, und so weiter.

Bei einer Reihenschaltung von LED-Streifen ist der Stringstrom gleich dem Strom des ersten LED-Streifens und die Spannung ist die Summe der Spannungen aller LED-Streifen (die Spannung der ersten LED multipliziert mit der Anzahl der LED-Streifen).

Die Serienverdrahtung ist eine schnelle und einfache Methode, da Sie keine weitere separate Stromverbindung herstellen müssen. Sie erlauben einfach das "Springen" zwischen den beiden LED-Streifenabschnitten.

Der Nachteil ist, dass dies zu einem zusätzlichen Spannungsabfall führen kann, was eine geringere Lichtleistung der am weitesten von der Stromversorgung entfernten LED zur Folge hat. Der Grund dafür ist, dass bei der Reihenschaltung von LED-Streifen der Strom nur durch einen Pfad fließen kann. Der gesamte Strom für die gesamte LED-Streifen-Installation muss durch die ersten paar Zentimeter des LED-Streifens fließen, was zu einem Engpass für den Stromfluss werden kann und die Menge an Spannung und Strom reduziert, die den weiter entfernten Teil des LED-Streifens erreicht.

Parallele Verbindungen

Es wird eine Parallelschaltung vorgenommen, indem der positive Pol (+) des ersten LED-Streifens mit dem (+) des zweiten LED-Streifens verbunden wird. Dieses Muster wird für die anderen LED-Streifen wiederholt, von (+) des zweiten Streifens zu (+) des dritten Streifens, und so weiter.

Verbinden Sie gleichzeitig den Minuspol (-) des ersten LED-Streifens mit dem (-) des zweiten LED-Streifens, dann den (-) des zweiten LED-Streifens mit dem (-) des dritten LED-Streifens und so weiter.

In einer LED-Streifen-Parallelschaltung ist der Stringstrom die Summe der Stromwerte aller Streifen, und die Spannung ist gleich der Spannung des ersten LED-Streifens.

Die Parallelschaltung reduziert die Strommenge, die durch einen bestimmten LED-Streifenabschnitt fließen muss, da sie direkt an die Stromversorgung angeschlossen sind. Dadurch wird die Möglichkeit von Spannungsabfällen erheblich reduziert.

Der größte Nachteil dieser Methode ist, dass sie mehr Verdrahtungsaufwand erfordert. Die größte Herausforderung besteht darin, dass die meisten Netzteile nur ein positives und ein negatives Ausgangskabel haben. Um sie an mehrere LED-Streifenabschnitte anzuschließen, müssen Sie dieses Ausgangskabel in mehrere Drähte aufteilen. Zu diesem Zweck können spezialisierte Kabelverteiler verwendet werden.

Eine weitere Schwierigkeit besteht darin, dass einige LED-Streifenabschnitte nicht mit dem Stromnetz verbunden sind. In diesen Fällen werden Sie feststellen, dass lange Kabel nicht nur zusätzliche Kosten verursachen, sondern auch einen ausreichend großen Querschnitt haben müssen. Andernfalls fällt die Spannung im Kabel ab, noch bevor der LED-Streifenabschnitt erreicht wird.

Verstehen, was ein LED-Verstärker ist

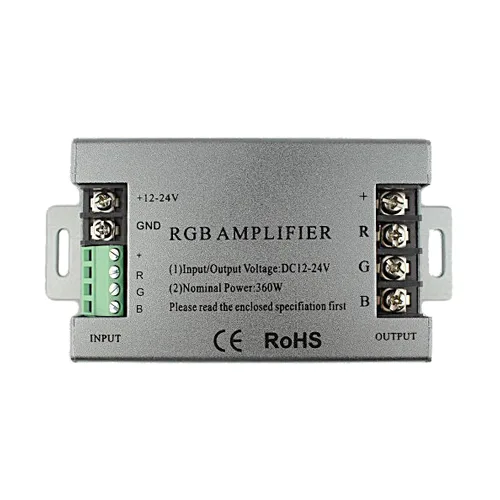

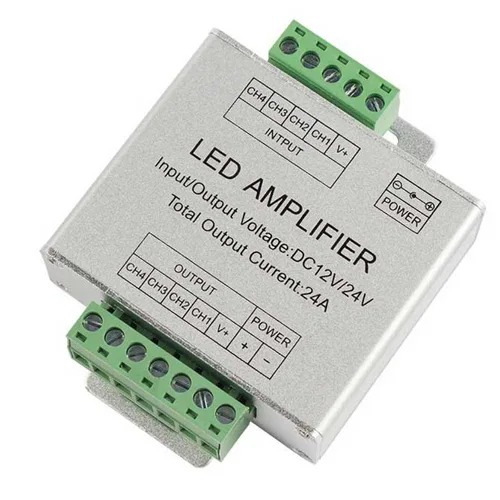

Eine LED-Verstärker ist ein Verstärker, der das geschwächte Signal in einem Stromkreis so verstärkt, dass die Farbe und Helligkeit des nachfolgenden LED-Streifens mit der des vorherigen Streifens übereinstimmt. Mit einem Signalverstärker können mehrere LED-Streifen in Reihe oder parallel geschaltet werden.

Der LED-Verstärker wird hinter der LED-Lichtsteuerung montiert. Da der LED-Verstärker das gedämpfte Signal, das durch den LED-Streifen fließt, verstärkt, ist eine Verbindung der Streifen unvermeidlich. Ohne eine Stromversorgung funktioniert der Verstärker jedoch überhaupt nicht, also müssen Sie den LED-Verstärker an die Stromversorgung anschließen. Einfach ausgedrückt, muss der LED-Verstärker mit dem LED-Licht-Controller, dem LED-Streifen und dem LED-Netzteil verbunden werden.

Die Leistung des LED-Verstärkers ist abhängig von der Leistung des LED-Streifens, an den der Verstärker angeschlossen ist. Wenn die LED-Leiste, die an den LED-Verstärker angeschlossen ist, 36 Watt hat, dann sollte auch die Leistung des Verstärkers mindestens 36 Watt betragen.

Für einfache LED-Streifenprojekte ist ein Verstärker nicht erforderlich. Der Verstärker kommt ins Spiel, wenn mehrere LED-Streifen verkabelt sind oder wenn Sie feststellen, dass die LEDs aufgrund von Signalverschlechterung dimmen. Wenn ein Dimmer überlastet ist, ist die Leistung aller Streifen größer als die Leistung des Dimmers. In diesem Fall kann ein Verstärker verwendet werden, um den Streifen in zwei Abschnitte mit einem Verstärker in der Mitte aufzuteilen.

Erfahren Sie, was ein DMX-Decoder ist

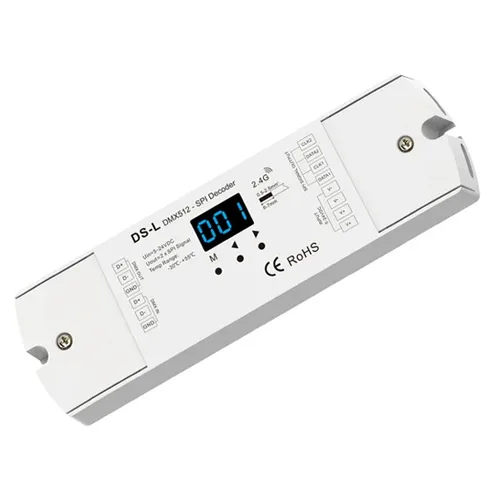

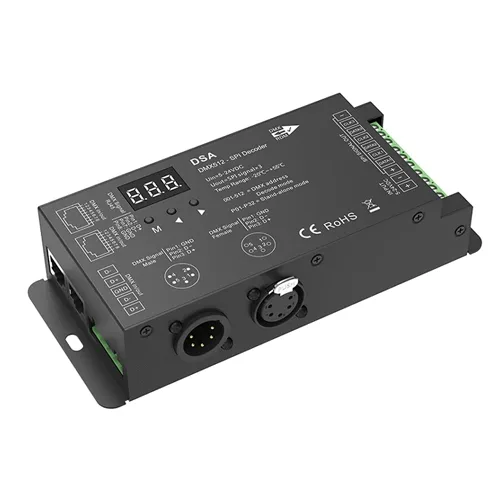

DMX-Decoder sind mit internationalen Standardprotokollen wie DMX512 kompatibel und wandeln digitale DMX512-Signale in brauchbare Signale für LED-Streifen mit Konstantspannungsnetzteilen und PWM-Ausgängen um. DMX-Decoder werden für monochrome, CCT-, RGB- und RGBW-Niederspannungs-LED-Streifen, -Leisten und andere LED-Beleuchtungsvorrichtungen verwendet.

DMX-Decoder können einzeln oder in Kombination gesteuert werden, um dieselbe Farbe und denselben Effekt auf Leuchten zu erzeugen, die von mehreren Empfängern gesteuert werden. Diese Konfiguration eignet sich am besten für öffentliche Räume und kommerzielle Einrichtungen wie Bars und Restaurants. Für diese größeren Projekte sind DMX-Empfänger sehr nützlich.

4 Arten der Verdrahtung von einfarbigen LED-Leuchtbändern

Einfarbige LED-Leuchtbänder sind sehr einfach zu verdrahten. Einfarbige LED-Leuchtbänder haben nur zwei Drähte, einen roten und einen schwarzen; rot ist der Pluspol und schwarz der Minuspol.

1. Direkte Verdrahtung von einfarbigen LED-Lichtbändern

Für die Verdrahtung von einfarbigen LED-Streifen ohne Dimmsteuerung, schließen Sie einfach den positiven Draht des LED-Streifens an den positiven Ausgang des LED-Treibers und den negativen Draht an den negativen Ausgang des LED-Treibers. Bitte beachten Sie, dass die Gesamtleistung des LED-Streifens 80% der Leistung des Netzteils nicht überschreiten sollte, d.h. das Prinzip der 80% Leistung des Netzteils. Da der 5V-Streifen einen Spannungsabfall bei 5 Metern hat, muss er an beiden Enden mit Strom versorgt werden, wenn er an die Stromversorgung angeschlossen wird, um die durch den Spannungsabfall verursachte Farb- und Helligkeitsverschlechterung zu beheben, während der 12V-Streifen und der 24V-Streifen keinen Spannungsabfall bei 5 Metern haben, so dass sie an einem Ende mit Strom versorgt werden können.

2. Verwendung der LED-Dimm-Stromversorgung für einfarbige LED-Leuchtbänder

Um die Helligkeit eines einfarbigen LED-Streifens einzustellen, müssen Sie den Streifen an ein dimmbares LED-Netzteil und einen entsprechenden Dimmer anschließen. Die gängigsten Dimmmethoden sind 0-10V, Triac und DALI.

• Einfarbige LED-Streifen 0-10V dimmbar Schaltpläne

Für ein 0-10V-Dimmsystem müssen Sie die positiven und negativen Stromkabel direkt an den LED-Streifen anschließen und das Dimmerkabel mit einem kompatiblen 0-10V-Dimmer verbinden. Dieses System ermöglicht eine gleichmäßige Dimmung von 0% bis 100% Helligkeit.

• Einfarbige LED-Leuchtbänder Triac-Dimm-Schaltpläne

Triac-Dimmsysteme verwenden Triac-Dimmer, um die an den LED-Streifen gelieferte Spannung zu regulieren. Die Verdrahtung des Dimmers mit der Versorgungsspannung vor dem LED-Treiber stellt sicher, dass alle Komponenten Triac-kompatibel sind.

• DALI-Dimm-Schaltplan für einfarbige LED-Leuchtbänder

Das DALI-System ermöglicht digitales Dimmen über ein Zweidraht-Steuerprotokoll. Schließen Sie den DALI-LED-Treiber an den DALI-Controller an, um die richtige Konfiguration innerhalb des DALI-Netzwerks für reaktionsschnelles Dimmen sicherzustellen.

3. Verdrahtung von einfarbigen LED-Streifen mit LED-Controllern

Darüber hinaus können einfarbige LED-Streifen mit einem LED-Steuerung um die Helligkeit einzustellen.

• Wird nicht mit einem LED-Verstärker geliefert

Wenn Sie einen LED-Controller verwenden, um eine kleine Anzahl von LED-Streifen anzuschließen, ist ein LED-Verstärker nicht erforderlich. Schließen Sie den LED-Streifen direkt an den LED-Controller an und stellen Sie sicher, dass die positiven und negativen Pole korrekt sind. Diese Einstellung ermöglicht eine einfache Ein-/Aus-Steuerung und Helligkeitseinstellung über die Fernbedienung.

• Mit LED-Verstärker

Für große Beleuchtungsprojekte werden viele LED-Streifen benötigt. Wenn viele LED-Streifen an den Controller angeschlossen sind, ist ein LED-Verstärker erforderlich. Mit dieser Einrichtung wird die Signalstärke aufrechterhalten und ein Spannungsabfall über große Entfernungen verhindert.

4. Verdrahtung von einfarbigen LED-Streifen mit DMX-Decoder

Schließen Sie den Eingang eines DMX512-Decoders an eine DMX-Konsole an und verbinden Sie den Ausgang mit einem LED-Streifen. Auf diese Weise können die LEDs über DMX-Befehle gesteuert werden und eignen sich für komplexe Beleuchtungs-Setups.

5 Wege zur Verdrahtung von abstimmbaren weißen LED-Leuchtbändern

Tunable White LED Strip Lights, auch bekannt als CCT Tunable LED Strip Lights, haben in der Regel drei Drähte und zwei LEDs mit unterschiedlichen Farbtemperaturen: rot für positiv, weiß für weiß negativ und gelb für warmweiß negativ. Sie können die Helligkeit dieser zwei verschiedenen CCT-LEDs einstellen, um die gemischte CCT zu ändern.

1. Verdrahtung von abstimmbaren weißen LED-Streifen mit LED-Controller

Wenn Sie eine kleine Anzahl von abstimmbaren weißen LED-Streifen haben, können Sie die Streifen direkt an einen kompatiblen LED-Controller anschließen. So können Sie die Farbtemperatur ohne Verstärkung manuell einstellen. Wenn Sie eine größere Anzahl von abstimmbaren weißen LED-Streifen verdrahten müssen, ist ein LED-Verstärker erforderlich.

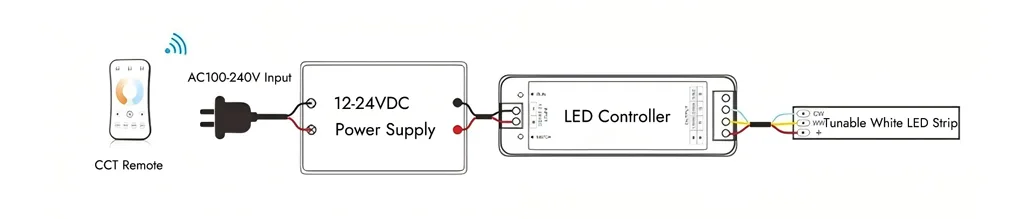

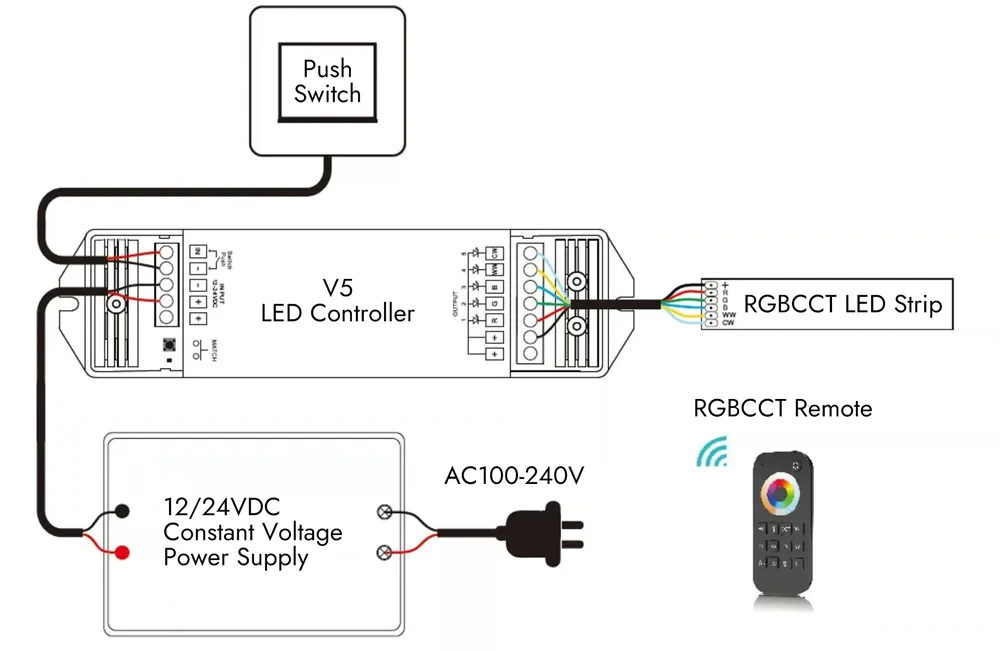

• Ohne LED-Verstärker-Schaltplan

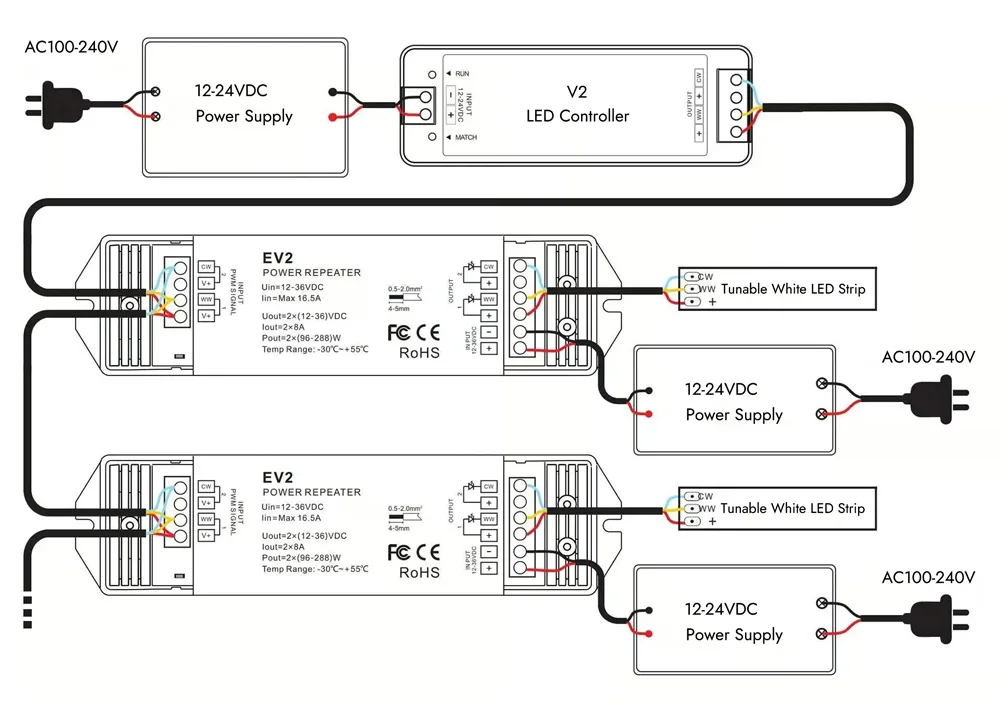

• Mit LED-Verstärker-Schaltplan

2. Verwenden Sie ein LED-Dimmer-Netzteil, um abstimmbare weiße LED-Streifen zu verdrahten

In den meisten Fällen können dimmbare Netzteile nur zur Einstellung der Helligkeit von einfarbigen LED-Streifen verwendet werden. DALI hat jedoch das DT8-Protokoll hinzugefügt, um dimmbare weiße, RGB-, RGBW- und RGBCCT-LED-Streifen zu unterstützen. Schließen Sie den LED-Streifen an einen DALI DT8-Treiber an und programmieren Sie den Treiber über das DALI-Netzwerk für einen nahtlosen Übergang von warmen zu kalten Farben.

3. Verdrahtung von abstimmbaren weißen LED-Streifen mit DMX-Decodern

Im Allgemeinen gibt es keinen speziellen DMX512-Decoder (2-Kanal-Ausgang) für LED-Streifen mit einstellbarer Farbtemperatur. Aber wir können einen DMX512-Decoder mit 3-Kanal- oder 4-Kanal-Ausgang verwenden, um den LED-Streifen mit einstellbarer Farbtemperatur zu steuern. Schließen Sie den Decoder zwischen dem DMX-Controller und dem LED-Streifen an, um die Farbtemperatur über DMX-Befehle präzise einstellen zu können.

4. Verwendung von abstimmbaren weißen LED-Streifen mit zwei Drähten

Der 2-Draht Tunable White LED Strip gehört zu den seltenen LED-Streifen, die nur 2 Drähte haben; die warmweißen LEDs und die kaltweißen LEDs dieses LED-Streifens haben gegenüberliegende Elektroden. Die warmweißen LEDs und die kalten weißen LEDs haben gegenüberliegende Elektroden. 2-drahtige abstimmbare weiße LED-Streifen erfordern die Verwendung eines speziellen LED-Controllers.

5. Abstimmbares weißes LED-Leuchtband mit Wandschalter ON/OFF

Wandschalter EIN/AUS Der durchstimmbare weiße LED-Streifen benötigt keinen LED-Controller oder -Empfänger, um die Farbtemperatur einzustellen; legen Sie einfach den Wandschalter um, um den durchstimmbaren weißen LED-Streifen ein- und auszuschalten, was einfach zu bedienen ist. Dieser LED-Streifen ist jedoch nur in drei Farbtemperaturen erhältlich (2700K, 4000K und 6500K), die sich mit jedem Ein-/Ausschaltzyklus ändern und nach mehr als 6 Sekunden Ausschalten auf warmes Weiß (2700K) zurückkehren.

3 Arten der Verdrahtung von RGB-LED-Streifenleuchten

RGB-LED-Streifenleuchten haben vier Drähte: schwarz, rot, grün und blau. Der schwarze Draht stellt den positiven Pol dar, und die roten, grünen und blauen Drähte stellen den negativen Pol dar, entsprechend den R-, G- und B-LED-Chips. RGB-LED-Leuchtbänder werden hauptsächlich mit LED-Controllern verwendet, um Farbmischungen und Effekte zu erzielen.

1. Verdrahtung von RGB-LED-Leuchtbändern mit LED-Controller

Bei kürzeren RGB-LED-Streifeninstallationen, bei denen die Signalstärke kein Problem darstellt, kann die grundlegende Farbmischung und -steuerung durch direkten Anschluss an einen RGB-LED-Controller erreicht werden. Wenn längere RGB-Streifen oder eine höhere Helligkeit erforderlich sind, muss ein LED-Verstärker hinzugefügt werden, um eine einheitliche Farbe und Helligkeit in der gesamten Installation zu gewährleisten.

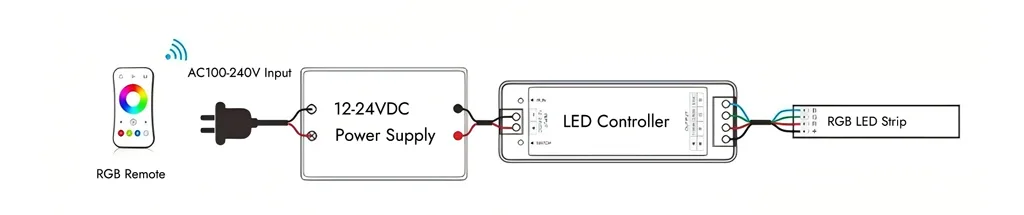

• Ohne LED-Verstärker-Schaltplan

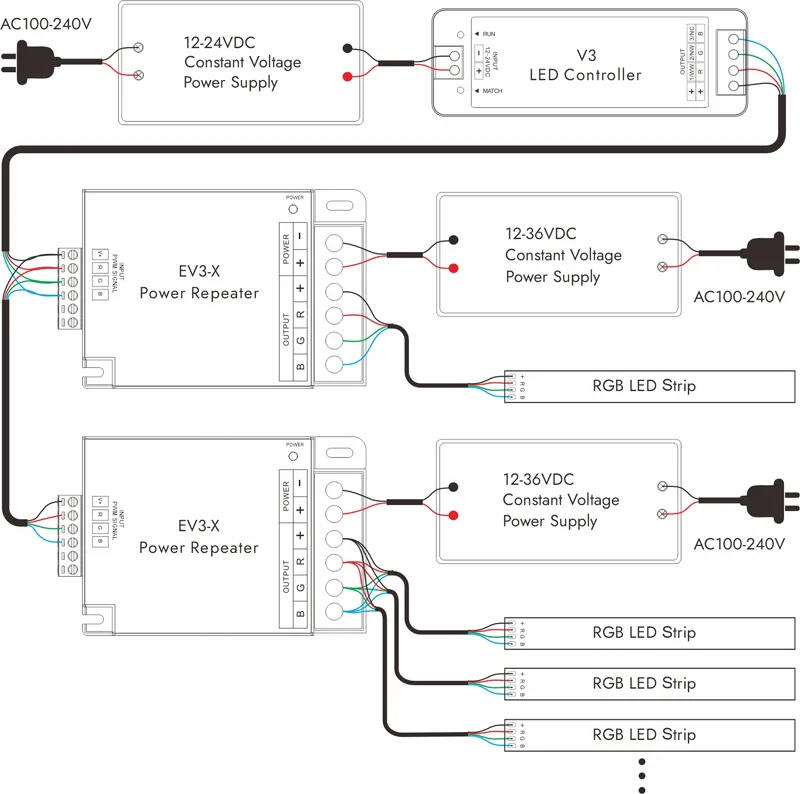

• Mit LED-Verstärker-Schaltplan

2. Verdrahtung von RGB-LED-Leuchtbändern mit dimmbaren LED-Treibern

RGB-LED-Streifen können auch mit dimmbaren DALI DT8-Treibern verwendet werden. Sie müssen jeden Farbkanal des RGB-Streifens an den entsprechenden Ausgangsanschluss des Treibers anschließen. Diese Konfiguration ermöglicht die digitale Steuerung jedes Farbkanals über das DALI-Protokoll.

3. Verdrahtung eines RGB-LED-Streifens mit einem DMX-Decoder

Integrieren Sie RGB-LED-Streifen in Ihr DMX-Beleuchtungssystem mithilfe von DMX512-Decodern, die für die RGB-Steuerung entwickelt wurden und anspruchsvolle Lichteffekte und Szenensteuerung ermöglichen.

3 Arten der Verdrahtung von RGBW-LED-Streifenleuchten

RGBW-LED-Streifenleuchten haben fünf Drähte: Sie sind schwarz, rot, grün, blau und weiß. Der schwarze Draht stellt den positiven Pol dar, und die roten, grünen, blauen und weißen Drähte stellen den negativen Pol dar, die jeweils den LED-Chips R, G, B und W entsprechen.

1. Verdrahtung von RGBW-LED-Leuchtbändern mit einem LED-Controller

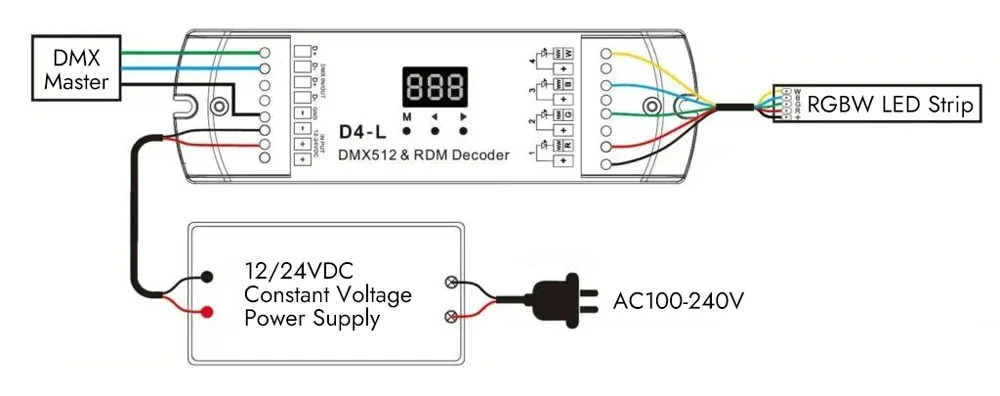

• Ohne LED-Verstärker-Schaltplan

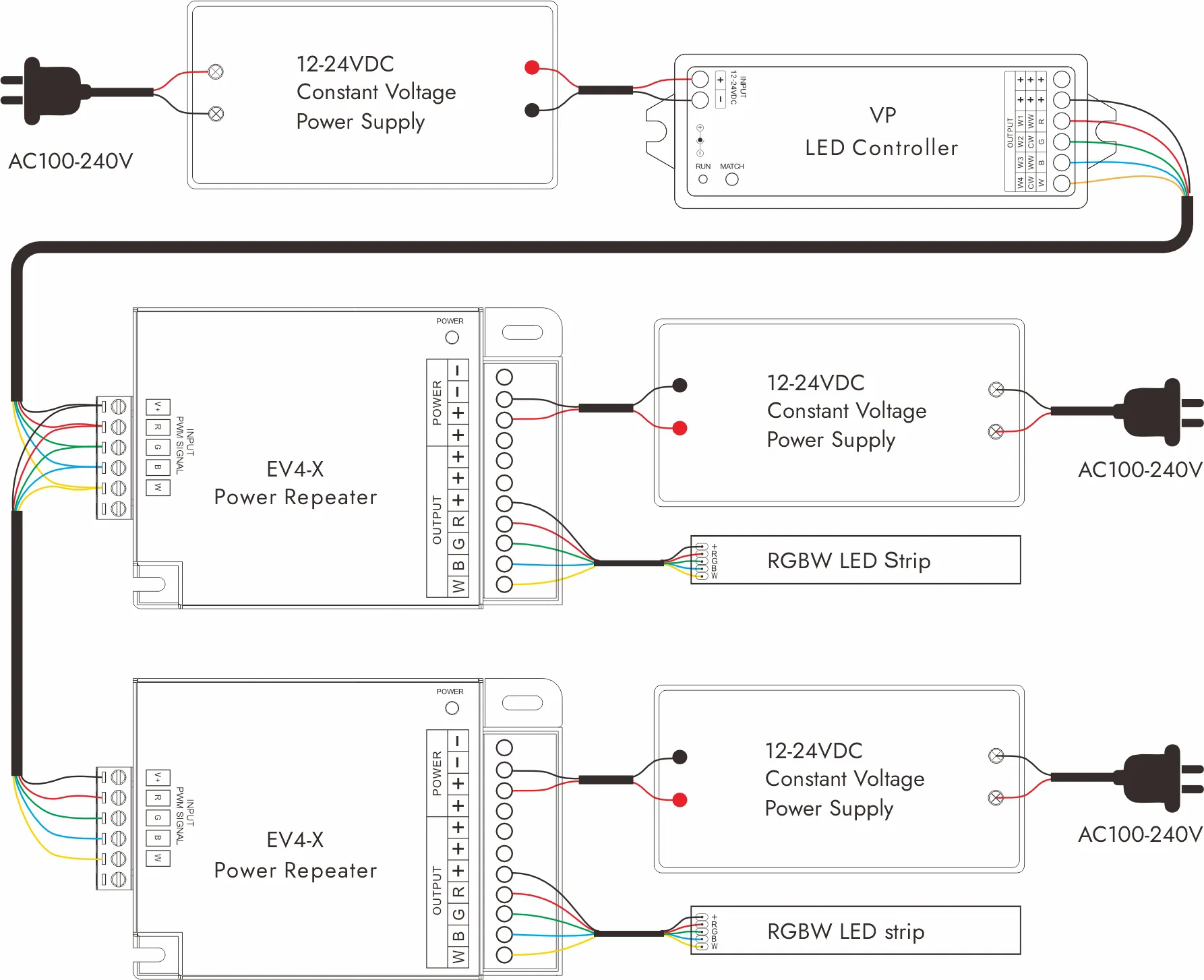

• Mit LED-Verstärker-Schaltplan

2. Verwenden Sie den dimmbaren LED-Treiber DALI DT8 zur Verdrahtung von RGBW-LED-Streifen

3. DMX-Decoder zur Verdrahtung von RGBW-LED-Streifenlampen verwenden

Verwenden Sie DMX512-Decoder, um RGBW-LED-Streifen in DMX-Beleuchtungssysteme zu integrieren und so anspruchsvolle Lichteffekte und Szenensteuerung sowie eine präzise Steuerung von Farbe und Weißlicht zu ermöglichen.

3 Arten der Verdrahtung von RGBCCT-LED-Streifenleuchten

RGBCCT-LED-Streifen verfügen über rote, grüne, blaue und zwei weiße Kanäle (kaltweiß und warmweiß). Dies ermöglicht ein vollständiges Farbspektrum sowie einstellbare Farbtemperaturen, die lebendige Farben und anpassbare weiße Beleuchtung bieten.RGBCCT-LED-Streifen haben insgesamt sechs Drähte, die schwarz, rot, grün, blau, weiß und gelb sind. Der schwarze Draht stellt den positiven Anschluss dar, und die roten, grünen, blauen, weißen und gelben Drähte stellen die negativen Anschlüsse dar, die jeweils den R-, G-, B-, CW- und WW-LED-Chips entsprechen.

1. Verdrahtung von RGBCCT-LED-Streifenleuchten mit einem LED-Controller

• Ohne LED-Verstärker-Schaltplan

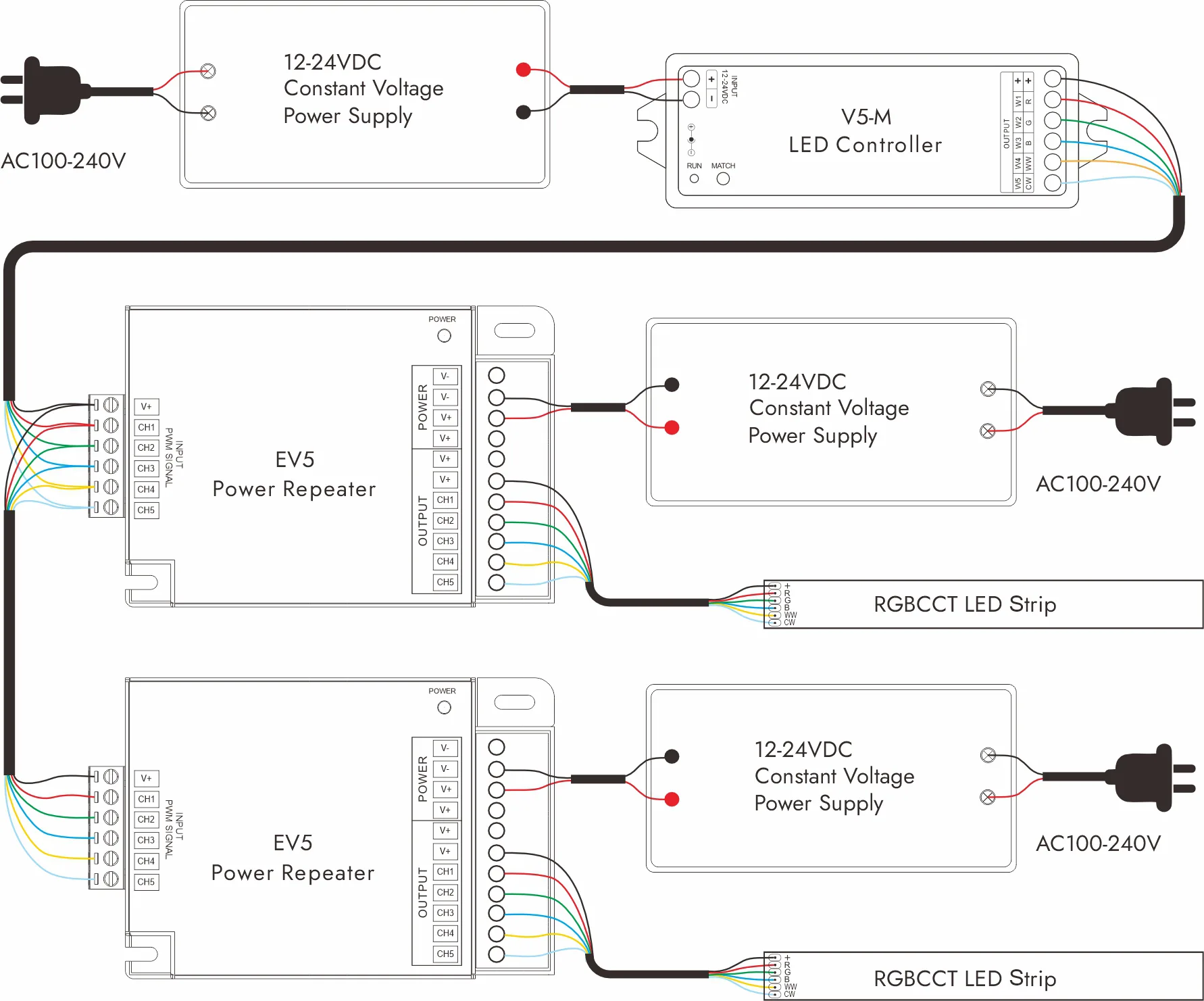

• Mit LED-Verstärker-Schaltplan

2. Verwenden Sie den dimmbaren LED-Treiber DALI DT8 zur Verdrahtung von RGBCCT-LED-Streifenleuchten

3. DMX-Decoder zur Verdrahtung von RGBCCT-LED-Leuchtbändern verwenden

3 Wege zur Verdrahtung von SPI-adressierbaren LED-Leuchtbändern

Individuell adressierbare LED-Streifenauch bekannt als Digital LED Strips, Pixel LED Strips, Magic LED Strips oder Fantasy Color LED Strips, sind LED-Streifen mit einem Steuer-IC, mit dem Sie einzelne LEDs oder Gruppen von LEDs steuern können. Sie können bestimmte Teile des LED-Streifens steuern, weshalb er auch "adressierbar" genannt wird.

SPI (Serial Peripheral Interface) ist eine synchrone serielle Kommunikationsschnittstellenspezifikation, die hauptsächlich für die Kurzstreckenkommunikation in eingebetteten Systemen verwendet wird. Das SPI-Protokoll wird in der Regel zur Steuerung von SPI-adressierbaren (oder Pixel-) LED-Streifen verwendet. Ein SPI-adressierbarer LED-Streifen empfängt die SPI-Signale direkt und ändert die Farbe und Helligkeit des Lichts auf der Grundlage der Signale. Da er mehr als 512 Werte übertragen kann, lassen sich sogar bis zu 1000 einzelne RGB-LED-Pixel steuern.

Um den SPI Addressable LED Strip zu verdrahten, müssen Sie zunächst die Daten-, Takt-, Masse- und Stromkabel auf dem Streifen identifizieren. Verbinden Sie das Stromkabel mit der Stromversorgung, das Massekabel mit der Stromversorgung und dem Controller, das Taktkabel mit dem Taktausgang des Controllers und schließlich das Datenkabel mit dem Datenausgang des Controllers. Beachten Sie, dass Sie die Richtung der Pfeile auf dem SPI-LED-Streifen einhalten müssen, um einen ordnungsgemäßen Datenfluss zu gewährleisten!

Eines der Probleme mit SPI ist jedoch, dass es sich um ein Protokoll ohne internationalen Standard handelt. Sie müssen also sicherstellen, dass Sie einen LED-Controller verwenden, der mit dem Streifenprotokoll kompatibel ist, z. B. den WS2812B oder APA102.

1. Single Data Signal SPI Addressable LED Strip Verdrahtung

SPI Addressable Strips mit einem einzigen Datensignal können nur mit einem Datensignal arbeiten, wobei ein IC einen Bereich, ein so genanntes Pixel, steuert. Wenn ein Pixel ausfällt, funktionieren die anderen Pixel nicht mehr, da die Verbindung nur aus einem positiven, einem negativen und einem Datendraht besteht.

2. SPI-adressierbare LED-Streifenverdrahtung mit Daten- und Taktkanälen

SPI-adressierbare LED-Streifen mit zwei Signalen enthalten zusätzlich zum Datensignal einen Taktkanal, mit dem Sie die Leuchtdauer der LEDs einstellen können.

3. SPI-adressierbare LED-Streifenverdrahtung mit Daten- und Backup-Datenkanälen

Der adressierbare SPI-LED-Streifen mit zwei Datenkanälen, der auch als wiederholbarer adressierbarer LED-Streifen mit Haltepunkt bezeichnet wird, ist die verbesserte Version des adressierbaren LED-Streifens mit einem Datensignal. Der adressierbare LED-Streifen verfügt über einen 4-Kanal-Doppeldatenleitungs-Steuerschaltkreis, einschließlich einer Datenleitung und einer Ersatzdatenleitung. Wenn die einzelne Datenleitung ausfällt, wird die Ersatzdatenleitung automatisch gestartet, um eine ununterbrochene Signalübertragung zu gewährleisten.

Verdrahtung von DMX-adressierbaren LED-Streifenleuchten

DMX-adressierbare LED-Streifenleuchten sind eine Art von LED-Leuchtband, das DMX512-Signale direkt und ohne DMX-Decoder empfängt und die Farbe und Helligkeit der Lichter entsprechend der Signale ändert.

Um den DMX512 Addressable LED Strip anzuschließen, verbinden Sie zunächst den DMX-Eingang des Strips mit dem Ausgang des DMX-Controllers. Schließen Sie das Netzkabel des Streifens an die Stromversorgung an und stellen Sie sicher, dass die Spannungen übereinstimmen. Erden Sie die Leiste und den Controller gemeinsam. Stellen Sie die DMX-Adresse der Lichtleiste ein, um ihre Startposition in der DMX-Steuerkette festzulegen. Mit dieser Einstellung können Sie die Farbe und das Muster der LEDs über die DMX-Konsole für präzise und komplexe Lichtszenen steuern.

Schlussfolgerung

Der Anschluss eines LED-Streifens, egal ob einfarbig, dimmbar weiß, RGB, RGBW oder adressierbar, erfordert ein Verständnis der Rolle der einzelnen Komponenten und gewährleistet die Kompatibilität des gesamten Beleuchtungssystems. Wenn Sie diese Richtlinien befolgen, haben Sie gelernt, wie Sie verschiedene Arten von LED-Streifen anschließen.
